Sinupower- spetsialiseerunudTootjatäppissoojustorudest – toodabKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudvasest, alumiiniumist ja messingist, õmblusega ühendamine takistuskeevituse, laserkeevituse või kõvajoodisega jootmise teel. Autode küttesüsteemides ja HVAC-seadmetes vastutab küttesüdamik soojuse ülekandmise eest mootori jahutusvedelikust salongi. Toru on selle soojusvahetuse süda. See mitmest materjalist ja mitmest protsessist koosnev võimalus annab küttekehade tootjatele paindlikkuse kohandada torude valikut nende konkreetsete konstruktsiooninõuetega: vask tagab maksimaalse soojusliku jõudluse, alumiinium kerge kaalu ja korrosioonikindluse tagamiseks või messing tasakaalustatud kulu- ja jõudlusasendi jaoks. Kõik kolm materjali on moodustatud B-tüüpi lameda profiiliga, mis maksimeerib sõiduki küttesüsteemi kompaktses ruumis pindala, võimaldades tõhusat soojusülekannet, minimeerides samal ajal südamiku füüsilist jalajälge.
Materjali valik – kolm võimalust, üks torulahendus
Kõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudon saadaval kolmes materjaliklassis. Valik sõltub teie küttekeha soojusliku jõudluse eesmärkidest, kaalupiirangutest ja kuluparameetritest:
🤔 Vask
- Kõrgeim soojusjuhtivus
- Kolmest raskeim
- Kõrgeim materjalikulu
- Hea korrosioonikindlus
- Ühildub vastupidavuse, laseri või kõvajoodisega
⚪ Alumiinium
- Kõrge soojusjuhtivus
- Kergeim – ~30% vase massist
- Madalaim materjalikulu
- Suurepärane korrosioonikindlus
- Ühildub vastupidavuse, laseri või kõvajoodisega
🟡 Messing
- Hea soojusjuhtivus
- Mõõdukas kaal
- Mõõdukas materjalikulu
- Hea korrosioonikindlus
- Ühildub vastupidavuse, laseri või kõvajoodisega
📌 Märkus:Kõik kolm materjalivalikut toodetakse B-tüüpi lamestatud torudena ja neid saab ühendada takistuskeevituse, laserkeevituse või kõvajoodisega jootmise abil – see annab teile täieliku vabaduse valida materjali ja protsessi kombinatsiooni, mis sobib teie olemasoleva tootmisliiniga.
Keevitusmeetodid – kolm protsessi, üks toru
Olenevalt materjali- ja disaininõuetest toodab SinupowerKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudkasutades kolme keevitustehnikat – tugevate ja lekkekindlate ühenduste tagamine kõikide materjalide vahel:
⚡ takistuskeevitus
- Kiire tootmine
- Täitematerjal puudub
- Mahult tasuv
- Töötab vasel, alumiiniumil, messingil
- Ideaalne suure mahuga küttekehade tootmiseks
🔦 Laserkeevitus
- Kitsas kuumusest mõjutatud tsoon
- Sügav keevisõmbluse läbitungimine
- Nullvoog või täiteaine
- Puhas, oksiidivaba õmblus
- Ideaalne lekkekriitiliste rakenduste jaoks
🔥 Jootmine
- Metallliitmine täitesulamiga
- Suurepärane liigeste tugevus
- Töötab alumiiniumil ja messingil
- Vask vajab spetsiaalset räbusti
- Ideaalne keeruliste südamikukoostude jaoks
Keevitusprotsesside võrdlus – milline meetod sobib teie tootmisega?
Allolev tabel võrdleb kolme jaoks saadaolevat keevitusprotsessiKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudpeamiste valikukriteeriumide järgi:
| Valikutegur |
Takistuskeevitus |
Laserkeevitus |
Jootmine |
| Tootmiskiirus |
Kõrge |
Mõõdukas-kõrge |
Mõõdukas |
| Lekke terviklikkus |
Hea |
Suurepärane |
Suurepärane |
| Kuumamõjutatud tsoon |
Mõõdukas |
Minimaalne |
Laiem |
| Nõutav täitematerjal |
Ei |
Ei |
Jah (jootmissulam) |
| Vase ühilduvus |
✓
|
✓
|
Vajalik on spetsiaalne vool |
| Alumiiniumi ühilduvus |
✓
|
✓
|
✓
|
| Messingiga ühilduvus |
✓
|
✓
|
✓
|
💡 Sinupoweri võimekus:Toodame B-tüüpi torusid kasutades kõiki kolme keevitusmeetodit. Saame soovitada optimaalset protsessi, mis põhineb teie materjalivalikul, lekketihedusnõuetel ja tootmismahul.
B-tüüpi disain – miks lapik profiil?

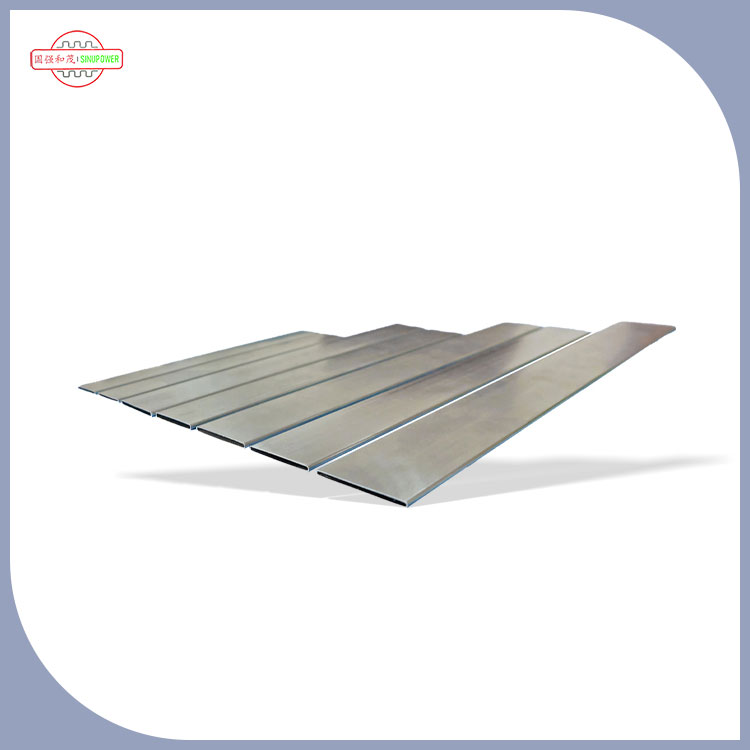

Kõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudon kujundatud lapikuks või ovaalseks profiiliks – küttekehade tööstuses nimetatakse seda tavaliselt B-tüüpi toruks. See disain ei ole meelevaldne; see teenib kolme konkreetset inseneri eesmärki:
📐 Suurenenud pindala
Toru lamedamaks muutmine suurendab soojusülekandeks saadaolevat pinda võrreldes sama ristlõikepinnaga ümmarguse toruga – toru kohta kantakse jahutusvedelikust salongiõhku rohkem soojust.
📦 Kompaktne pakend
Lamendatud profiil vähendab iga toru kõrgust, võimaldades teatud südamiku sügavusele virnastada rohkem torusid – maksimeerides soojusülekannet armatuurlaua ruumipiirangute piires.
🔗 Põhikoostu ühilduvus
B-tüüpi profiil loob torude vahele ühtlase vahekauguse ribide sisestamiseks, võimaldades automaatset südamike virnastamist ja kõvajoodisjootmist suuremahulistes tootmisliinides.
Tootmisetapid – ribast valmis toruni
TootmineKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudjärgib standardiseeritud tootmisjärjestust. Iga etappi kontrollitakse, et tagada ühtlane kvaliteet kõikides materjalide ja protsesside kombinatsioonides:
1. samm – toru valimine
Kvaliteetne vasest, alumiiniumist või messingist riba valitakse vastavalt küttekeha südamiku spetsiifilistele nõuetele ja tööomadustele.
2. samm – torude tasandamine
Ribast on rullvormitud lapik või ovaalne B-tüüpi profiil, mis suurendab soojusülekande pindala kerise südamiku sees.
3. samm – torukeevitus
Lamendatud toruõmblus ühendatakse vastupidavuskeevituse, laserkeevituse või kõvajoodisega – olenevalt materjalist ja konstruktsioonist –, et tagada tugevad ja lekkekindlad ühendused.
4. samm – suuruse määramine
Torud kalibreeritakse lõplike mõõtmeteni rea mõõduvormide abil, tagades ühtlase laiuse, kõrguse ja seina paksuse kogu tootmistsükli jooksul.
5. samm – pikkuseks lõigatud
Torud lõigatakse täpselt kliendi määratud pikkusteks ja puhastatakse, tagades ruudukujulised ja puhtad otsad, mis on valmis ribi sisestamiseks ja päise kinnitamiseks.
6. samm – kvaliteedikontroll
Iga toru läbib enne pakendamist mõõtmete kontrolli, lekketesti ja visuaalse kontrolli – tagades, et tootmisliinilt väljuvad ainult nõuetele vastavad torud.
Kütteseadme südamiku integreerimine – kuidas toru sobib süsteemiga
Küttesüdamikud on autode küttesüsteemide ja HVAC-seadmete olulised komponendid, mis vastutavad soojuse ülekandmise eest mootori jahutusvedelikust salongi, et hoida seda külma ilmaga soojana. Sinupoweri keevitatud B-tüüpi torud on selle süsteemi südamikuks soojusülekandeelemendiks:
🚗 Autode küte
- Kannab mootori jahutusvedeliku soojuse üle salongiõhku
- Oluline reisijate mugavuse tagamiseks külma ilmaga
- Kompaktne B-tüüpi disain sobib armatuurlauale
🏢 HVAC õhukäitlus
- Kütte-, ventilatsiooni- ja kliimaseadmed
- Sarnane soojusülekande põhimõte kuuma vee või külmutusagensi kasutamisel
- Vastavalt spetsifikatsioonile on saadaval vasest, alumiiniumist või messingist
Põhikoosteprotsess
- B-tüüpi torud on virnastatud paralleelselt gofreeritud ribide (alumiinium või vask) kihtide vahele.
- Toru otsad sisestatakse päiseplaatidesse või paagisõlmedesse.
- Kogu südamik ühendatakse mehaanilise paisumise, kõvajoodisjootmise või jootmise teel.
- Valmis küttekeha on lekketestitud ja paigaldatud HVAC-moodulisse.
- Toru lame profiil võimaldab seda virnastamise efektiivsust, maksimeerides samal ajal soojusülekande pindala.
Kvaliteet ja sertifikaadid
Süsteemi sertifikaadid
-
IATF 16949:2016- Autode kvaliteet
-
ISO 9001:2015– Kvaliteedijuhtimine
-
ISO 14001:2015– Keskkonnasõbralik
-
ISO 45001:2018– Tervis ja ohutus
Intellektuaalomand
-
2 leiutise patenti(alates 2019)
-
15 disainipatenti
-
16 kasuliku mudeli patenti
📋 Soovi korral on saadaval täielikud sertifikaadi koopiad.
Partnerlussuhted ja tarneahel
Peamised tööstuspartnerid:
-
Sanhua– HVAC ja soojusjuhtimise komponendid
-
Danfoss– Jahutus- ja küttelahendused
-
Pankl– Ajami- ja soojussüsteemid
5000+
Aastane võimsus tonnides
20-25
Tööpäevade tarneaeg
90+
Seadmete ja tööriistade tüübid
87,76%
Ida-Hiina müügi kontsentratsioon
Pakend:Puidust kastid VCI roostevastase paberiga, plastikust otsakorgid, terasrihmad. FOB Shanghai või Ningbo; EXW saadaval.
Kohandamine – loodud vastavalt teie spetsifikatsioonidele
Sinupower pakub eritellimusel täielikku projekteerimisest tarnimiseni teenustKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torud. Kohandume teie konkreetsete küttekehade konstruktsiooninõuetega:
-
Materjal:Vask, alumiinium või messing – pakume teie määratud klassi.
-
Keevitusprotsess:Takiskeevitus, laserkeevitus või kõvajoodisjootmine – kasutame meetodit, mis vastab teie kvaliteedi- ja mahunõuetele.
-
Profiili mõõdud:Teie jooniste järgi kohandatud laius, kõrgus, seina paksus ja pikkus.
-
Läbilõige:B-tüüpi (standardne), ümmargune, D-kujuline, ovaalne või ristkülikukujuline.
-
Lõpuviimistlus:Ruutlõikeline, faasitud, laienenud, laiendatud või soonega.
-
Pinnatöötlus:Konversioonkate, tsinkhelbed, epoksü, anodeeritud (materjali kohta).
Kohandatud arenduse ajaskaala
-
Disaini sisend:Klient esitab joonised, materjalieelistused ja protsessinõuded.
-
Teostatavuse ülevaatus:Insenerimeeskond kinnitab materjali ja protsessi kombinatsiooni.
-
Tööriistad:Vormimis- ja keevitusstantsid ise valmistatud – 15-20 tööpäeva.
-
Prototüüp:Kuni 100 tükki kliendi testimiseks – ainult stants maksab.
-
Tootmine:Saadaval on täismahus tootmine PPAP 3. tasemega.
-
Kohaletoimetamine:Plaanilised saadetised koos materjalisertifikaatide ja ülevaatusaruannetega.
Kvaliteedi tagamine – kontrollitud protsessikontroll
Iga partiiKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudjärgib meie kvaliteedikontrolli raamistikku:
-
Tooraine kontrollimine:Sulami koostist, paksust ja pinna kvaliteeti kontrolliti sissetulevatel poolidel.
-
Protsessi seire:Vormimõõtmeid, keevisõmbluse kvaliteeti ja lõõmutustemperatuuri jälgitakse pidevalt.
-
Mõõtmete kontroll:Laius, kõrgus, seina paksus ja pikkus mõõdetuna 100% torudel.
-
Lekke testimine:Õhk-vee- või heeliumi massispektromeetria vastavalt kliendi spetsifikatsioonile.
-
Keevisõmbluse terviklikkus:Õmbluse kvaliteedi visuaalne ja mikroskoopiline kontroll.
-
Mehaaniline testimine:Tõmbe-, lõhkemis- ja lamestamiskatsed kuumtöötluspartii kohta.
Jätkusuutlikkus
-
Energia:Regeneratiivse põleti tehnoloogia vähendab gaasitarbimist 18%.
-
Taaskasutus:98% materjalikasutus – kogu jääk tagastatakse sertifitseeritud taaskasutajatele.
-
Vesi:Suletud ahelaga loputus vähendab veekasutust 40% võrra, raskmetallide väljaheide puudub.
-
Vastavus:RoHS- ja REACH-ühilduv.
-
Materjali taaskasutatavus:Vask, alumiinium ja messing on täielikult taaskasutatavad väljakujunenud taaskasutusvoogudega.
Korduma kippuvad küsimused
K: Millised materjalid on nende küttekehade torude jaoks saadaval? V: Pakume vaske, alumiiniumi ja messingit. Materjali valik sõltub teie küttekeha soojuslikust jõudlusest, kaalust ja kulueesmärkidest.
K: Milline keevitusprotsess on minu rakenduse jaoks parim? V: Takistuskeevitus sobib ideaalselt suuremahuliseks tootmiseks. Laserkeevitus tagab suurepärase lekkekindluse minimaalse soojusmoonutusega. Keeruliste sõlmede või alumiiniumsüdamike jaoks on eelistatud jootmine.
K: Miks kasutatakse küttesüdamike jaoks B-tüüpi lameprofiili? V: Tasapinnaline kuju suurendab soojusülekande pindala, vähendades samal ajal iga toru kõrgust, võimaldades kompaktsesse küttekehasse virnastada rohkem torusid.
K: Mis on tüüpiline tootmistellimuste täitmise aeg? V: Standardne tarneaeg on 20–25 tööpäeva kuni 50 000 tk tellimuste korral. Kohandatud tööriistad lisavad 15–20 tööpäeva.
K: Kas saate toota kohandatud ristlõikega profiile? V: Jah. Lisaks standardsele B-tüüpi profiilile valmistame ümmargusi, D-kujulisi, ovaalseid ja ristkülikukujulisi torusid spetsiaalsete küttekehade jaoks.
K: Kas pakute saadetistele materjalide sertifikaate? V: Jah. Iga saadetis sisaldab veski testimise sertifikaate (MTC), mõõtmete kontrollimise aruandeid ja lekketestide dokumentatsiooni vastavalt kliendi nõudmistele.
Sinupower toimetabKõrge soojusjuhtivusega alumiiniumist messingist küttekeha torudvasest, alumiiniumist või messingist – paindlikult, et toetada takistuskeevitust, laserkeevitust või kõvajoodisjootmist. Kutsume küttekehade tootjaid, autode HVAC-tarnijaid ja soojussüsteemide insenere meiega ühendust võtma proovide, protsessijuhiste või koostööprojekti läbivaatamiseks.
Tehniline ülevaade:Hr Gao Qiang, Sinupoweri asutaja – 20+ aastat alumiiniumi ekstrusiooni ja soojusjuhtimise alal, sealhulgas eelnev juhtimine Fortune 500 tootmisettevõtetes.
