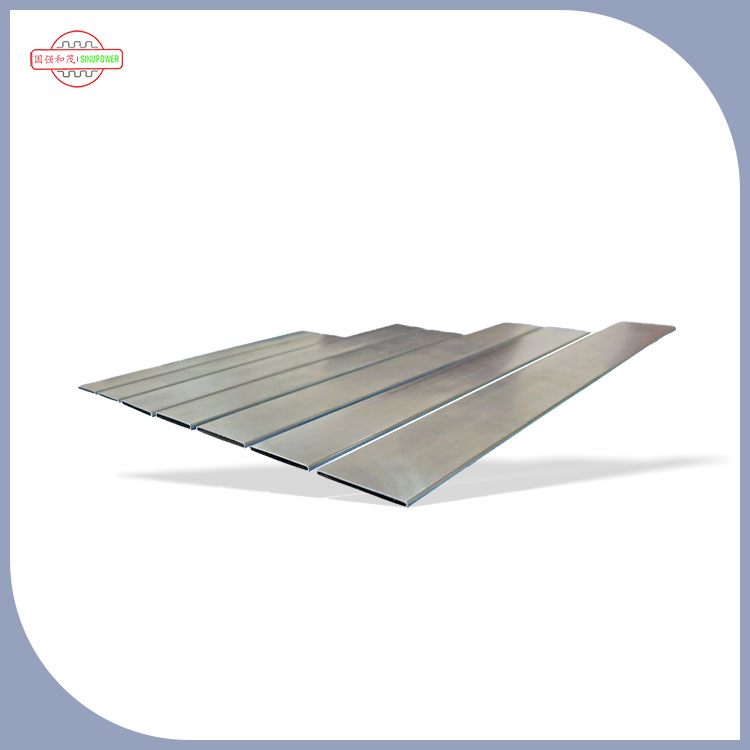

Laserkeevitatud lekkekindel ühendusküttekeha südamiktorud

Autode HVAC-tootjate jaoks algab küttekeha töökindlus torude õmbluste terviklikkusest.Sinupower- pühendunudTootjatäppis alumiiniumist termokomponentidest – toodabLaserkeevitatud lekkekindel ühendusküttekeha südamiktorudkasutades suure võimsusega kiudlasertehnoloogiat. See protsess loob pideva homogeense keevisõmbluse, mis kõrvaldab takistuskeevitatud või mehaaniliselt õmblusega torudes levinud lekketeed. B-tüüpi lamestatud profiil maksimeerib soojusülekande pindala, samas kui laserkeevitatud õmblus tagab konstruktsiooni terviklikkuse termilise tsükli ja jahutusvedeliku rõhu all. Tulemus: küttesüdamikud, mis töötavad usaldusväärselt kogu sõiduki kasutusea jooksul. Juhtijanaküttekeha torude tootja, Sinupower teenindab autotööstuse HVAC-tarnijaid kogu maailmas usaldusväärsete ja lekkekindlate lahendustega.

Miks on laserkeevitus küttekeha torude jaoks oluline?

Sinupoweri omaLaserkeevitatud lekkekindel ühendusküttekeha südamiktorudon toodetud kasutades protsessi, mis pakub mõõdetavaid eeliseid võrreldes tavapäraste torude valmistamismeetoditega:

Nulllekke jõudlus

• Laserkeevitus loob pideva homogeense keevisõmbluse, millel pole poorsust ega mikropragusid, mis välistab küttesüdamike esmase rikkerežiimi.
• Ühtlane keevisõmbluse läbitungimissügavus (tavaliselt 0,5–1,2 mm) tagab vuugi sobivuse või ületab alusmaterjali tugevuse.
• Iga tootmispartii heeliumi lekkekatse kontrollib lekkemäärasid alla 0,5 g/aastas toru kohta.
• Keevitusjärgset täitematerjali pole vaja, see välistab räbusti jääkide või kõvajoodissulami murenemise ohu.

Suurepärane soojusülekande efektiivsus

• Lamendatud B-tüüpi profiil suurendab pinna ja mahu suhet, võimaldades kiiremat soojusülekannet jahutusvedelikult salongiõhule.
• Sile sisemine ava minimeerib voolutakistust ja rõhulangust kogu küttekeha südamikus.
• Ühtlane seinapaksus (tolerants ±0,05 mm) tagab ühtlase soojusjuhtivuse kogu toru pikkuses.

Suurem vastupidavus termorattasõidul

• Laserkeevitus loob metallurgilise sideme, mis talub korduvat soojuspaisumist ja kokkutõmbumist ilma väsimuspragudeta.
• Ühildub alumiiniumisulamitega AA3003 ja AA3102, mis on valitud nende suurepärase soojusjuhtivuse (200–220 W/m·K) ja vormitavuse tõttu.
• Valideeritud 10 000+ termilise tsükli jaoks vahemikus -40°C kuni +120°C ilma keevisõmbluse lagunemiseta.

Puhas, vooluvaba tootmine

• Laserkeevitus välistab vajaduse räbusti või kõvajoodisega pasta järele, vähendades saastumise ohtu ja lihtsustades allavoolu kokkupanekut.
• Ei teki keevisõmbluse pritsmeid ega pinna oksüdeerumist – torud on kohe pärast keevitamist valmis ribide kinnitamiseks ja heedri jootmiseks.
• Ühtlane keevisliistu geomeetria võimaldab uimede automaatset sisestamist ja südamiku virnastamist ilma joondusprobleemideta.

Laserkeevitatud B-tüüpi toru vs. tavaline õmblusega toru

Tootmisprotsess – mähist kuni valmis toruni

TootmineLaserkeevitatud lekkekindel ühendusküttekeha südamiktorudjärgib rangelt kontrollitud kuueastmelist protsessi spiraalist valmis toruni:

1. samm – materjali valik

• Alusmaterjalid: alumiiniumisulamid AA3003 ja AA3102, mis on valitud soojusjuhtivuse, vormitavuse ja kõvajoodisega ühilduvuse järgi.
• Sissetuleva pooli keemiline koostis ja pinna kvaliteet on testitud.
• Materjali paksuse vahemik: 0,20 mm kuni 0,60 mm sõltuvalt rakenduse nõuetest.

2. samm – ribade moodustamine

• Alumiiniumriba on rullvormitud B-tüüpi profiiliks – küttekehade südamikutorudele iseloomulikuks lameda ovaalse ristlõikega.
• Täppisvormimisvormid tagavad ühtsed profiilimõõtmed kogu pooli pikkuse ulatuses.
• In-line lasermõõtmine jälgib profiili geomeetriat, et säilitada tolerantsid.

3. etapp – laserkeevitus

• Suure võimsusega kiudlaser (1–3 kW) edastab toru õmblusele fokusseeritud energia, luues sügava läbitungimise ja kitsa laiusega võtmeaugu keevisõmbluse.
• Kaitsegaas (argoon või heelium) kaitseb keevisvanni oksüdeerumise eest.
• Reaalajas keevisõmbluse jälgimine jälgib läbitungimissügavust, keevisõmbluse laiust ja poorsust – lükkab automaatselt tagasi spetsifikatsioonist kõrvalekalduvad lõigud.

4. samm – keevisõmbluse lõõmutamine

• Lokaliseeritud keevitusjärgne lõõmutamine leevendab keevistsooni jääkpingeid, mõjutamata alusmaterjali temperamenti.
• Tagab, et keevisõmblusalal on ülejäänud toruga sarnane elastsus ja vormitavus.

5. samm – suuruse määramine ja pikkuseks lõikamine

• Torud kalibreeritakse lõplike mõõtmeteni erinevate suurusvormingute abil.
• Lõika kliendi määratud pikkusteks, kasutades täppis-saagimis- või lõikeseadmeid.
• Otsad puhastatakse ja valmistatakse ette uimede sisestamiseks või päise kinnitamiseks.

6. samm – 100% lekketest

• Iga toru läbib heeliumi massispektromeetria lekkekatse, et kontrollida lekkekindlust.
• Vastuvõtmise kriteerium: ≤0,5 g/aastas leke.
• Katse läbinud torud lükatakse automaatselt tagasi – tagades, et tootmisliinilt ei lahkuks null defektset toru.

Rakenduse fookus – küttekehad autode HVAC-i jaoks

Usaldusväärsenaautosoojendi südamiku torude tarnija, Sinupoweri tooteid kasutatakse mitmel sõidukiplatvormil:

Peamised rakendused

• Sõiduautode HVAC-süsteemid:Sedaanide, maasturite ja kergveokite salongi soojendamise põhikomponent.
• Tarbesõidukite kliimaseade:Tugevad soojendussüdamikud veoautodele, bussidele ja maastikuseadmetele.
• Elektrisõidukite soojusjuhtimine:Integreeritud EV küttesüsteemidesse (soojuspump või takistuskütte konfiguratsioonid).
• HVAC õhukäitlusseadmed:Kasutatakse hoonetes ja tööstuses, kus on vaja kompaktseid lekkekindlaid soojusvahetiid.

Integreerimispunktid küttekeha südamikus

• Torud sisestatakse uimede virnade vahele ja laiendatakse või joodetakse südamikuploki moodustamiseks.
• Toru otsad ühendatakse sisse-/väljalaskepeadega kõvajoodisjootmise või mehaanilise ühendamise teel.
• Jahutusvedelik (mootori jahutusvedelik või EV küttevedelik) voolab läbi toru sisemuse, samal ajal kui õhk liigub läbi ribidega välispinna.
• Soojusülekanne toimub vedelikust läbi toru seina ja ribide salongi õhku.

Ühilduvus montaažiprotsessidega

• Meie torud ühilduvad nii kontrollitud atmosfääriga kõvajoodisega (CAB) kui ka vaakumjoodisega jootmise protsessidega.
• Sile, oksiidivaba keevisõmblus ei vaja enne kõvajoodisjootmist täiendavat puhastamist – see vähendab protsessi etappe ja saastumise ohtu.
• Torude profiile ja pikkusi saab kohandada nii, et need vastaksid konkreetsele südamiku geomeetriale ja sõidukiplatvormi nõuetele.

Kvaliteedisertifikaadid ja tootmisstandardid

Sinupoweri tootmisprotsessid töötavad järgmiste sertifitseeritud süsteemide alusel:

📋 Soovi korral on saadaval täielikud sertifikaadi koopiad.

Intellektuaalomand

• 2 leiutise patenti– sealhulgas patenteeritud laserkeevituspositsioneerimissüsteem B-tüüpi torudele.
• 15 disainipatenti– katab ainulaadsed toruprofiilid ja küttekeha südamiku geomeetria.
• 16 kasuliku mudeli patenti– keskendunud toruvormimis- ja keevitusprotsesside täiustamisele.

Soojendi südamiku torude kohandamisvõimalused

Mõõtmete kohandamine

• Toru laius:12 mm kuni 40 mm (kliendi määratud)
• Toru kõrgus:1,5–5,0 mm (lapik profiil)
• Seina paksus:0,20 mm kuni 0,60 mm
• Pikkus:100 mm kuni 2000 mm (pikkusesse lõigatud tellimuse kohta)
• Tolerants:±0,05 mm kriitiliste mõõtmete korral

Sulami ja katte valikud

• AA3003:Standardsulam – hea soojusjuhtivus ja vormitavus, korrosioonikindel.
• AA3102:Suurema tugevusega variant – sobib kõrgema rõhu või nõudlikumate rakenduste jaoks.
• Pinnatöötlus:Valikuline tsinkhelveste kate või konversioonikate parandab korrosioonikindlust.

Lõpuvormi valikud

• Ruudukujuline lõige– standard päise sisestamiseks
• Viilutatud otsad– lihtsamaks kokkupanekuks ja tihendi paigaldamiseks
• Laiendatud otsad– mehaaniliste päise ühenduste jaoks
• Kohandatud lõppprofiilid- kliendi joonise järgi

Arendusprotsess

1. Nõuete esitamine:Klient esitab spetsifikatsioonid, joonised või jõudluseesmärgid.
2. Teostatavuse ülevaatus:Insenerimeeskond hindab materjali, profiili ja keevitusparameetreid.
3. Tööriistade disain:Ettevõttesiseselt valmistatud vormimis- ja keevitusstantsid.
4. Prototüübi käitamine:Kuni 100 tükki kliendi kinnitamiseks – ainult matriitsi maksumus.
5. Tootmine:Saadaval on täismahus tootmine PPAP 3. tasemega.
6. Kohaletoimetamine:Plaanilised saadetised koos materjalisertifikaatide ja ülevaatusaruannetega.

Kvaliteedi tagamine – kuidas tagame keevisõmbluste usaldusväärse kvaliteedi

Iga partiiLaserkeevitatud lekkekindel ühendusküttekeha südamiktorudläbib meie range kvaliteedikontrolli raamistiku:

Toorainekontroll

• Täieliku materjali jälgitavusega alumiiniumrullid, mis on hangitud ISO 14001 sertifikaadiga sulatuskodadest.
• Sissetulev kontroll: keemilise koostise (OES), pinnakvaliteedi ja paksuse kontrollimine.

Protsessisisesed juhtnupud

• Moodustamine:Reaalajas mõõtmete jälgimine tagasiside juhtimisega profiili täpsuse säilitamiseks.
• Laserkeevitus:Pidevalt jälgitakse võimsust, kiirust ja kaitsegaasi voolu. Keevisõmbluse kvaliteeti kontrolliti optilise koherentsustomograafia (OCT) abil.
• Lõõmutamine:Lokaalne induktsioonlõõmutamine koos temperatuuri jälgimisega, et tagada keevisõmbluses ühtlane tera struktuur.

Lõplik ülevaatus

• Mõõtmed:OD, laius, kõrgus ja seina paksus mõõdetuna 3 punktis toru kohta.
• Lekkekatse:Heeliumi massispektromeetria – 100% torudest, ≤0,5 g/aastas.
• Keevituse kontroll:Keevisõmbluse järjepidevuse visuaalne ja mikroskoopiline kontroll.
• Mehaaniline:Tõmbe- ja purunemiskatsed kuumtöötluspartii kohta.

Need protseduurid tagavad, et iga saadetis vastab autode HVAC-rakenduste rangetele kvaliteedinõuetele.

Jätkusuutlikkus ja keskkonnanõuetele vastavus

Energiatõhusus

• Laserkeevitus tarbib oluliselt vähem energiat kui traditsioonilised kõvajoodisega ahjud – see vähendab meie süsiniku jalajälge.
• Regeneratiivse põleti tehnoloogia lõõmutamisprotsessides vähendab gaasitarbimist 18%.

Ringlussevõtt ja jäätmete vähendamine

• 98% materjalikasutus – kogu alumiiniumijäätmed eraldatakse ja tagastatakse sertifitseeritud taaskasutajatele.
• Keevitusprotsessis ei kasutata räbustit ega kõvajoodisega pasta, mis kõrvaldab ohtlikud jäätmevood.

Vastavus

• Vastab RoHS-ile – materjalides või protsessides pole piiranguid.
• Vastab REACH-määrusele – kõik sulamid ja töötlemiskemikaalid vastavad kehtivatele EL keskkonnastandarditele.

Korduma kippuvad küsimused laserkeevitatud küttekeha südamikutorude kohta

Võtke ühendust Sinupoweriga – Heater Core Tubing Solutions

Sinupower toimetabLaserkeevitatud lekkekindel ühendusküttekeha südamiktorudmis võimaldab autode HVAC-tootjatel toota ülimalt töökindlaid, ühtlase soojustõhususe ja madalamate tootmiskuludega küttekehasid. Kutsume originaalseadmete tootjaid, esimese astme HVAC-tarnijaid ja küttekehade tootjaid meiega ühendust võtma, et saada näidiste, tehniliste andmelehtede või koostööprojekti läbivaatamist.
