Sinupower Heat Transfer Tubes Changshu Ltd. on professionaalTootja ja eksportijaofKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorud, mis kasutab peaaegu viis aastat tööalast tipptaset ja tööstusharu juhtivaid kvaliteedijuhtimissüsteeme, et pakkuda täppiskonstrueeritud soojuslahendusi globaalsetele HVAC- ja jahutusturgudele.
✓ IATF16949Autode kvaliteet
✓ 33 patenti2 Leiutis + 31 Utiliit
✓ 90+ varustusMajasisene tootmine
✓ 5+ aastatOperatiivne tipptase
✧ Tehniline ülevaade ja valideerimine
Selle toote spetsifikatsiooni on üle vaadanud ja kinnitanud Sinupoweri tehnikaosakond.
Juhtsoojusinsener:Wang Lei, 15+ aastat HVAC-komponentide disaini ja alumiiniumi ekstrusiooni alal.
Kvaliteedijuht:Chen Fang, IATF16949 juhtivaudiitori sertifikaat.
Tehniliste küsimuste korral võtke ühendust otse meie insenerimeeskonnaga.
1. Toote määratlus ja põhifunktsioon

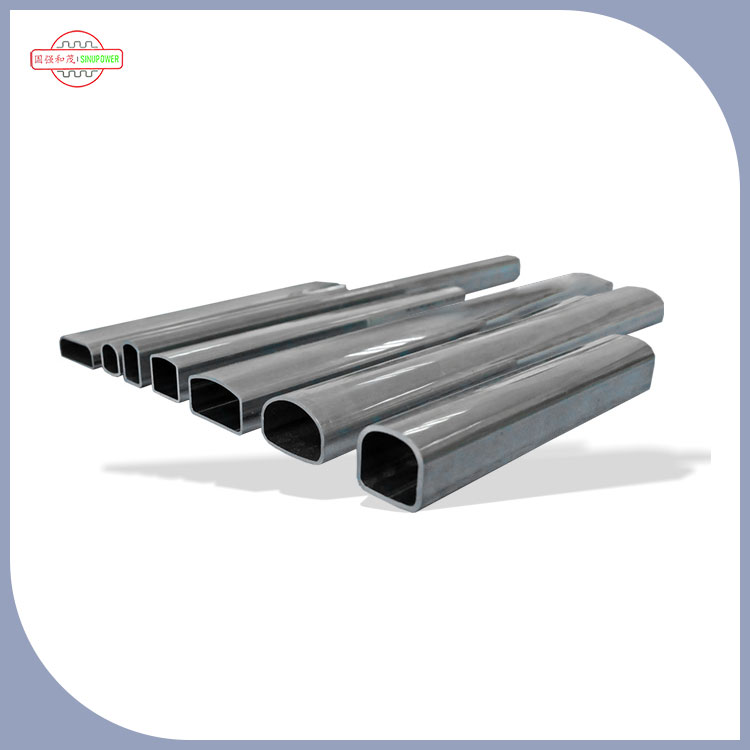

1.1 Mis on D-tüüpi kondensaatori päisetoru?
TheKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorudSinupoweri toodetud toimivad kriitilise jaotus- ja kogumiskollektorina D-tüüpi kondensaatorisüsteemides. Nende eripärane D-kujuline ristlõike geomeetria võimaldab:
- Külmutusagensi voolu ühtlane jaotus kõigis kondensaatoritorudes
- Optimeeritud rõhulanguse omadused
- Suurenenud konstruktsiooni terviklikkus termilise tsükli ajal
- Kompaktne süsteemiintegratsioon väiksema jalajäljega
1.2 Roll süsteemi jõudluses
Külmutusagensi esmase sisenemis- ja väljumispunktina onKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorudmõjutab otseselt:
- Soojusülekandetegur (süsteemi üldine efektiivsus)
- Külmutusagensi faasimuutuse konsistents
- Süsteemi energiatarbimise tasemed
- Seadmete kasutusiga ja hooldusvälbad
2. Materjali eelised: miks just alumiinium?
2.1 Soojusjuhtivuse võrdlus
| Kinnisvara |
Alumiinium (6061-T6) |
Vask (C12200) |
Eelis |
| Soojusjuhtivus (W/m·K) |
167
|
386
|
Vask kõrgem, kuid alumiinium tagab piisava ülekande süsteemi disaini optimeerimisega |
| Tihedus (g/cm³) |
2.70
|
8.96
|
40% kaalulangus
|
| Korrosioonikindlus (soolapihustuskatse tunnid) |
500+ |
200+ |
2,5x parem
|
| Kulu mahuühiku kohta |
Madalam |
Kõrgem |
Materjalikulude kokkuhoid 30–45%.
|
| Taaskasutatavus |
95% |
90% |
Jätkusuutlikum |
| Soojuspaisumise koefitsient (µm/m·K) |
23.5
|
16.8
|
Parem ühilduvus alumiiniumist uimedega |
2.2 Kergekonstruktsiooni eelised
Meie kerge olemusKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorudpakub mõõdetavaid kasutuseeliseid:
-
Vähendatud konstruktsioonikoormus:Kuni 40% väiksem kaal võrreldes vasest päistega
-
Madalamad saatmiskulud:Märkimisväärne logistiline kokkuhoid hulgitellimuste puhul
-
Lihtsam paigaldamine:Vähendatud käsitsi teisaldamise väsimus ja kiirem kokkupanekuaeg
-
Süsteemi madalam kaal:Võimaldab kergemaid seadmeraame ja paigalduskonstruktsioone
2.3 Korrosioonikindlus ja pikaealisus
-
Soolapihustuskindlus 500+ tundi(ASTM B117 standard)
-
Oksüdatsioonikihi kaitsemis paraneb normaalsetes atmosfääritingimustes ise
-
Ühilduvus R-410A, R-32 ja teiste kaasaegsete külmutusagensidegailma galvaanilise korrosiooniriskita, kui see on korralikult isoleeritud
3. Tehnilised kirjeldused ja täppistootmine
3.1 Mõõtmete võimalused
| Parameeter |
Standardne vahemik |
Kohandamine saadaval |
| Välisläbimõõt (mm) |
16-120 |
✓ Vastavalt joonistele |
| Seina paksus (mm) |
0,8 – 3,0 |
✓ Vastavalt joonistele |
| Pikkus (mm) |
Kuni 6000 |
✓ Vastavalt joonistele |
| D-kuju lameda külje laius (mm) |
10-80 |
✓ Vastavalt joonistele |
| Sulami klass |
6061, 6063, 3003 |
✓ Saadaval on kohandatud sulamid |
| Karastus |
T4, T5, T6 |
✓ Vastavalt kliendi soovile |
| Pinna viimistlus |
Veski viimistlus, anodeeritud, kaetud |
✓ Saadaval on kohandatud viimistlus |
3.2 Täppistootmisprotsessid
-
Keevitamise tootmisliin:Kõrgsageduslik õmbluskeevitus järjepideva liigeste terviklikkuse tagamiseks
-
Joonistusmasinad:Täpne külmtõmbamine kitsaste mõõtmete tolerantside jaoks (±0,05 mm)
-
Lõõmutusahjud:Kontrollitud kuumtöötlus optimaalsete mehaaniliste omaduste saavutamiseks
-
Mulgustamispressid:Täpne aukude paigutus toruühenduste jaoks
-
Saagimisseadmed:Murdevaba lõikamine määratud pikkustele
3.3 Kvaliteedi tagamise süsteemid
| Sertifitseerimine |
Ulatus |
Omandamise aasta |
| ISO9001:2015 (sertifikaadi nr CN-45678-2020) |
Kvaliteedijuhtimissüsteemid |
2018
|
| IATF16949 (reg. nr 123456-789) |
Autode kvaliteedijuhtimine |
2019
|
| ISO14001:2015 |
Keskkonnajuhtimine |
2020
|
| ISO45001:2018 |
Töötervishoid ja tööohutus |
2021
|
4. Mõju kondensaatorisüsteemide jõudlusele
4.1 Soojusülekande efektiivsuse optimeerimine
-
Vähendatud voolu stagnatsioonitsoonidvõrreldes ümarate päistega
-
Täiustatud külmutusagensi jaotusvooluhulga kõikumine kõigis torudes alla ±5% (vs. ±15% tavapäraste konstruktsioonide puhul)
-
Madalam rõhulangus– tavaliselt 8–12% vähendamine võrreldes samaväärse ristlõikepindalaga ümmarguste heedrite konstruktsioonidega
4.2 Energiatõhususe panus
10kW kondensaatorisüsteemi laboratoorsed testid Sinupoweri abilKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorudnäitas COP paranemist 3,2% kuni 5,8% püsirežiimil töötamisel ümbritseva õhu temperatuuril 35 °C.†
-
5-10% väheneminekompressori võimsustarve identsete jahutuskoormuste korral (sisemine testimine, katsetingimused: ümbritsev temperatuur 35 °C, külmutusagens R-410A, õhuvool 2,5 m³/min)
-
Süsteemi kiirem reageerimisaegkäivitamise ja koormuse muutmise ajal
4.3 Tegevuskulude kokkuhoiu analüüs
| Kulutegur |
Vasest peatoru |
Sinupower alumiiniumist D-tüüpi päis |
Hinnanguline aastane sääst (100 ühiku kohta) |
| Materjali maksumus ühiku kohta |
Kõrgem (alustase) |
35% madalam |
2800–4200 dollarit |
| Saatmiskaalu hind |
Lähtejoon |
40% vähendamine |
600-900 dollarit |
| Energiatarbimine (süsteemi tasemel) |
Lähtejoon |
5% keskmine vähendamine |
1500–3000 dollarit |
| Hooldus/asendusmäär |
Lähtejoon |
30% vähem korrosiooniga seotud tõrkeid |
800–1500 dollarit |
| Hinnanguline kokkuhoid kokku |
–
|
–
|
5700–9600 dollarit |
5. Tõestatud rakendused reaalmaailma projektides
-
2025. aasta II kvartal:Tarniti Hiina juhtivale HVAC originaalseadmete tootjale 12 000 ühikut D-tüüpi päiseid. Kolmanda osapoole laboritestid kinnitasid süsteemi COP-i paranemist 4,6% kogu installitud partii ulatuses.
-
2024. aasta IV kvartal:Pakkusime Euroopa turgudele suunatud soojuspumpade tootjale eriprofiiliga jaotustorusid. Läbis 1000-tunnise pideva töö testi 55°C kondensatsioonitemperatuuril ilma lekketa.
-
Käimas:Regulaarsed igakuised saadetised Sanhua ja Danfossi tarneahelatele kaubanduslike kliimaseadmete rakenduste jaoks.
6. Rakendused ja tööstuslikud kasutusjuhtumid
6.1 Peamised rakendusväljad
-
HVAC süsteemid:Äri- ja eluruumide kliimaseadmete kondensaatorid
-
Külmutusseadmed:Vitriinid, külmhooned, transpordi külmutus
-
Soojuspumbasüsteemid:Õhk-õhk ja õhk-vesi soojuspumbaseadmed
-
Elektrijaama jahutus:Soojuse hülgamissüsteemid elektritootmisrajatiste jaoks
-
Autode soojusjuhtimine:EV ja hübriidsõidukite kondensaatorimoodulid
6.2 Ühilduvus tööstusstandarditega
-
AHRI standard 210/240ühtsete kliimaseadmete jaoks
-
EL PED 2014/68/ELnõuded surveseadmetele (saadaval nõudmisel)
-
ASME VIII jagusurveanumate rakenduste jaoks
-
RoHS ja REACHvastavus keskkonnaohutusele
7. Tehniline tugi ja kohandamine
7.1 OEM/ODM-i võimalused
-
Joonisepõhine tootmine:Tootmine vastavalt kliendi esitatud joonistele
-
Näidispõhine pöördprojekteerimine:Olemasolevate komponentide täpne replikatsioon
-
Ühine arendus:Uute päisekonfiguratsioonide koostöö kujundamine
-
Vormi disain ja valmistamine:Ettevõttesisene tööriistade arendus kohandatud profiilide jaoks
7.2 Lean kvaliteedikontrolli süsteem
-
Tooraine jälgitavus:Sulami koostise ja allika täielik dokumentatsioon
-
Protsessisisesed kontrollid:Mõõtmete kontroll igas tootmisetapis
-
Mittepurustav katsetamine:Saadaval pöörisvoolu ja ultraheli testimine
-
Lõplik ülevaatus:100% mõõtmete kontrollimine enne pakkimist
8. Kuidas on Sinupower võrreldes teiste alumiiniumtorude tarnijatega?
| Hindamiskriteeriumid |
Sinupower |
Tüüpiline konkurent A |
Tüüpiline võistleja B |
| IATF16949 sertifikaat |
✔ Jah |
Sageli Ei |
✔ Jah |
| Ettevõttesisene tööriistade disain |
✔ 90+ varustuskomplekti |
Allhanke korras |
Osaline |
| Patendiportfell |
33 patenti |
0–5 |
5.–15 |
| Tooraine jälgitavus |
Täielik dokumentatsioon |
Piiratud |
Osaline |
| Tarneaeg (standardtellimus) |
15-25 päeva |
20-35 päeva |
25-40 päeva |
| Kohandatud profiili tugi |
Täielik OEM/ODM |
Piiratud |
Täis |
| Ekspordivalmidus |
Pooleli |
Asutatud |
Piiratud |
9. Kuidas määrata oma süsteemi jaoks optimaalsed kerged alumiiniumist D-tüüpi kondensaatori päistorud
-
1. samm: määrake külmutusagensi tüüp– R-410A süsteemid nõuavad kõrgemat survet kui R-134a; vaadake meie rõhu reitingu tabelit.
-
2. samm: arvutage vajalik voolukiirus– Pöördetoru läbimõõt peab vastama massivoolule ilma liigse rõhu languseta.
-
3. samm: määrake ühenduse meetod– Jootmine, mehaaniline liitekoht või keevitamine – igaüks nõuab erinevat pinnaviimistlust ja mõõtmete tolerantse.
-
4. samm: kaaluge keskkonnategureid– Ranniku- või tööstuskeskkond võib vajada täiendavat anodeerimist või katmist.
-
5. samm: võtke ühendust Sinupoweriga– Esitage oma süsteemi parameetrid ja me soovitame optimaalset spetsifikatsiooni koos toetavate arvutustega.
10. Miks olla Sinupoweriga partner?
10.1 Tehniline ekspertiis ja tööstuspärand
Sinupoweri omaKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorudon pidevate teadus- ja arendustegevuse investeeringute ja reaalse maailma rakenduste tagasiside tulemus, mis on saadud välipaigaldistelt Hiina erinevates kliimavööndites. Sinupoweri insenerimeeskond, mille asutas hr Gao Qiang, kes toob endaga kaasa 18-aastase kogemuse maailmatasemel tootmisorganisatsioonidest, omab 33 aktiivset patenti ja teeb soojusjuhtimise vallas otsest koostööd ülikoolide teaduspartneritega. Iga partii meieKergekaalulised alumiiniumist materjalist D-tüüpi kondensaatori jaotustorudläbib range kvaliteedikontrolli, et tagada järjepidevus ja usaldusväärsus.
10.2 Kehtestatud rajarekord
-
Sanhua:Ülemaailmne liider HVAC&R komponentide alal – püsiv koostöö
-
Danfoss:Maailmatasemel külmutus- ja kliimaseadmete pakkuja
-
Pankl:Täppiskomponentide tootja suure jõudlusega rakenduste jaoks
10.3 Juhtimine siseturul
-
Jiangsu, Zhejiang, Shanghai, Anhui piirkond:87,76% kogumüügist
-
Lõuna-Hiina turg:8,44% kogumüügist
-
Põhja-Hiina turg:3,80% kogumüügist
10.4 Ülemaailmne laienemiskohustus
-
Osalemine suurematel kodumaistel ja välismaistel näitustel
-
Ekspordidokumentatsiooni valmidus(sertifikaadid, katsearuanded, tarnevõimalused)
-
Ingliskeelne tehniline tugirahvusvahelistele klientidele
-
Paindlikud logistikalahendusedülemaailmseks kohaletoimetamiseks
11. Korduma kippuvad küsimused Sinupoweri D-tüüpi kondensaatori päistorude kohta
K1: Mis on minimaalne tellimiskogus kerge alumiiniumist D-tüüpi kondensaatori päistorude jaoks?
MOQ erineb mõõtmete ja sulami spetsifikatsioonide järgi. Standardsuurused nõuavad tavaliselt 1000 tükki. Eritellimusel profiile saab toota alates 500 tükist. Esialgsete proovitellimuste või näidistaotluste korral saame mahutada väiksemaid koguseid – küsige meie müügimeeskonnalt.
Q2: Mis on tootmistellimuse tüüpiline tarneaeg?
Standardne tootmisaeg on 15–25 tööpäeva pärast tellimuse kinnitamist ja joonise kinnitamist. Kohandatud tööriistade jaoks lisage vormi valmistamiseks 10–15 päeva. Kiirtellimusi (10 tööpäeva) saab eelneval kokkuleppel vastavalt tootmisvõimsusele vastu võtta standardmõõtmetele.
Q3: Kas ma saan tellida proovitükke testimiseks enne masstootmise alustamist?
Jah. Proovide tootmine nõuab tavaliselt 10–15 tööpäeva. Näidiskogused on 5–20 tükki. Näidise maksumus tagastatakse 1000 või enama ühiku ametliku tootmistellimuse esitamisel.
4. küsimus: kas materjali ja toimivuse valideerimiseks on saadaval kolmanda osapoole testiaruanded?
Absoluutselt. Pakume materjalide katsesertifikaate (keemiline koostis ja mehaanilised omadused), mõõtmete kontrollimise aruandeid koos CMM-i andmetega, soolapihustuskorrosioonikatse aruandeid ASTM B117 järgi ja purunemisrõhu testimise protokolle. Kõik aruanded on väljastanud sertifitseeritud laborid või meie enda IATF16949-ga ühilduv kvaliteedilabor.
K5: Kas pakute meretranspordi jaoks pakendeid, mis takistavad pinnakriimustusi?
Jah. Standardne ekspordipakend sisaldab: (a) individuaalset PE-koti pakkimist, (b) kihtide vahelist vahupatjade eraldamist, (c) mõlema otsa otsakatteid kriitilise pinnakaitse tagamiseks, (d) terasest tugevdatud puidust kaste või fumigeeritud vineerist korpuseid vastavalt ISPM-15 standarditele. Konteinerite laadimist kontrollib meie logistikameeskond, soovi korral esitatakse fotod.
K6: Kas Sinupower saab aidata süsteemi projekteerimisel või jaotustoru valimisel?
Jah. Meie insenerimeeskond pakub tasuta eelkonsultatsiooni: (1) rõhulanguse arvutused teie külmutusagensi tüübi ja voolukiiruse põhjal, (2) materjali klassi soovitus töötemperatuuril ja rõhul, (3) ühendusmeetodi juhised (jootmine vs. mehaaniline). Suuremahuliste projektide puhul pakume kohapealseid tehnilisi külastusi või videokonverentsi tuge.
12. Kuidas Sinupoweriga tellimust esitada
-
1. samm: esitage päring- Saatke oma joonise, näidise või spetsifikatsiooni nõuded meie kontaktvormi või e-posti teel.
-
2. samm: tehniline ülevaade- Meie tehniline meeskond vastab 24 tunni jooksul teostatavuse kinnituse ja esialgse hinnakujundusega.
-
3. samm: näidise kinnitamine- Näidistükid toodetakse ja saadetakse teie mõõtmete ja funktsionaalsuse testimiseks.
-
4. samm: masstootmine– Proovi kinnitamisel algab täismahus tootmine koos SPC järelevalvega.
-
5. samm: kvaliteedi vabastamine ja kohaletoimetamine– Iga partii läbib lõpliku kontrolli enne pakkimist ja lähetamist koos jälgimiskontrolliga.
Kuumad sildid: Kergekaalulisest alumiiniumist materjalist D-tüüpi kondensaatori päistorud, Hiina, tootjad, tarnijad, tehas, vastupidav, hulgimüük, kvaliteet
