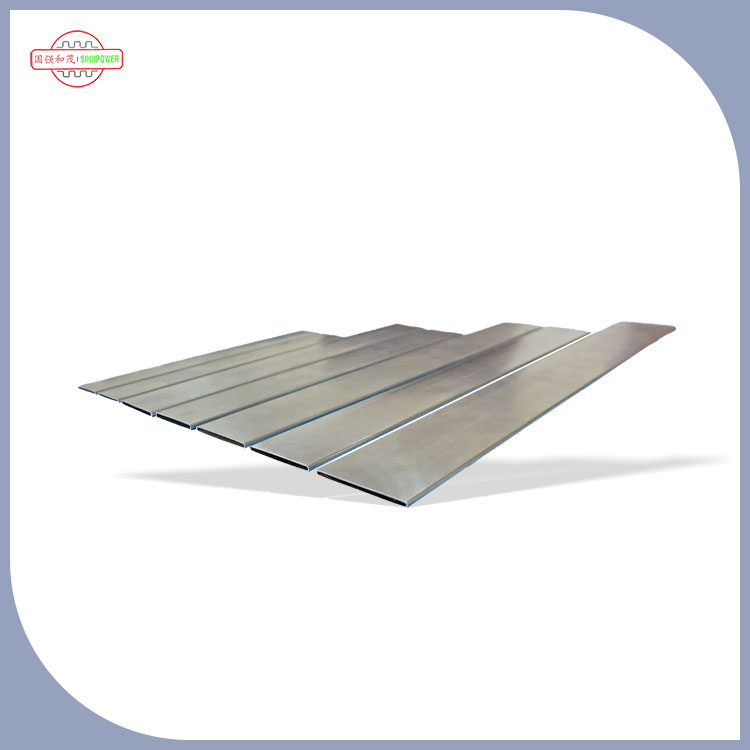

TheB-torud volditud radiaatori jaoksmängib põhirolli südamiku soojusvahetuskeskkonna tsirkuleerimisel ja soojusülekandel, kohanedes samal ajal kokkupandava radiaatori konstruktsiooniomadustega, võttes arvesse soojusülekande efektiivsust, konstruktsiooni tugevust ja montaaži kohandatavust. See on põhikandur soojuse hajumise funktsiooni saavutamiseks ja selle spetsiifilise funktsiooni saab lahti võtta järgmisteks võtmemõõtmeteks:
1.Südamiku soojusvahetuskandja suletud tsirkulatsioonikanal
Eksklusiivse voolukanalina jahutusvahenditele, nagu vesi, etüleenglükooli antifriis ja termiline õli, realiseerib see radiaatori sees oleva keskkonna suunatud tsirkulatsiooni, väldib keskkonna leket ja tagab soojuse hajumise süsteemi suletud tsükli stabiilse töö. See on "edastusanum" soojusülekandeks soojusallika otsast radiaatori soojuse hajumise otsa ja kõik soojusülekande käitumised põhinevad B-toru sees oleva keskkonna voolul.
2. Soojuse tõhus juhtivus ja vahetus
Ühest küljest puutub B-toru sein otse kokku soojusvahetuskomponentide või kõrge temperatuuriga keskkonnaga soojusallika otsas, neelates kiiresti soojust ja juhtides selle toruseina välisküljele; Teisest küljest on toruseina väliskülg tihedalt kinnitatud voltimisradiaatori soojuse hajumise ribidega, kandes neeldunud soojuse ribidele ja seejärel laiendades soojuse hajumise ala läbi ribide, et teostada sundkonvektsiooniga soojusülekannet õhuga, viies lõpule täieliku soojusülekande protsessi "soojusabsorptsiooni massiülekande soojuseraldus". Toruseina soojusjuhtivus ja struktuur määravad otseselt radiaatori põhilise soojusülekande efektiivsuse.
3. Kokkupandavate konstruktsioonide kokkupanek ja konstruktsiooni tugi
Kokkupandava radiaatori põhiomadus on see, et ribid on kokku pandud volditud viisil, et säästa ruumi ja suurendada tihedust. B-toru ristlõike kuju ja konstruktsiooni mõõtmed on spetsiaalselt kohandatud selle kokkupandava paigutusega ning neid saab täpselt sisestada kokkupandavate ribide reserveeritud piludesse või kinnitusavadesse, saavutades torude ja ribide vahel tiheda kokkupaneku. Samal ajal täidab see radiaatori südamiku skeletikomponendina ribide ja kogu struktuuri toetavat rolli, talub kasutamise ajal keskmist survet, montaažipinget ja vibratsiooni, tagab voltimiskonstruktsiooni stabiilsuse ning väldib südamiku deformatsiooni ning toru ja ribide eraldumist.
4. Survelaagri- ja tihenduskaitse süsteemi töökindluse tagamiseks
Jahutussüsteemi töötamise ajal on sees teatud rõhk ja B-torul peab olema vastav survetaluvus, et taluda keskkonna tsirkulatsiooni tekitatud siserõhku ning vältida toruseina purunemist ja lekkimist; Samal ajal on B-toru pordi disain kohandatud radiaatori veekambri/otsa kaane tihenduskonstruktsiooniga, mis teeb koostööd liigendite ja tihenditega, et moodustada terviklik suletud süsteem, vältides keskkonna leket ja kohandudes kokkupandava radiaatori pikaajalise stabiilse töövajadusega erinevates töötingimustes (nt tööstusseadmed, uued energiapatareid, elektrooniline soojuseraldus jne).
Optimeerige voolutakistust ja soojusülekande ühtlust
B-toru siseläbimõõt, ristlõike profiil ja voolukanali disain on optimeeritud, et vähendada tsirkulatsioonipumba voolutakistust ja energiatarbimist, tagades samal ajal keskmise voolukiiruse. Samal ajal voolab keskkond toru sees ühtlaselt, vältides ebaühtlast soojusülekannet, mis on põhjustatud liiga kiirest või liiga aeglasest kohalikust voolukiirusest. Koos volditud ribide suure tihedusega paigutusega on temperatuuri jaotus kogu radiaatori südamiku soojusülekande piirkonnas tasakaalustatum, parandades üldise soojuse hajumise efekti järjepidevust.
Lisaks valmistatakse B-torud vastavalt kokkupandavate radiaatorite kergele ja kompaktsele nõudele tavaliselt õhukeseseinalistest ja tõhusatest soojusvahetusmaterjalidest (nagu alumiiniumisulam ja vasesulam), mis võivad tagada soojusülekande ja rõhu kandevõime, vähendades samal ajal radiaatori kogukaalu. See on kooskõlas kokkupandavate konstruktsioonide "väikese mahu ja suure soojuseraldusvõimega" disainieesmärgiga ning on kokkupandavate radiaatorite põhikomponent, et saavutada tõhus, kompaktne ja usaldusväärne soojuse hajumine.
