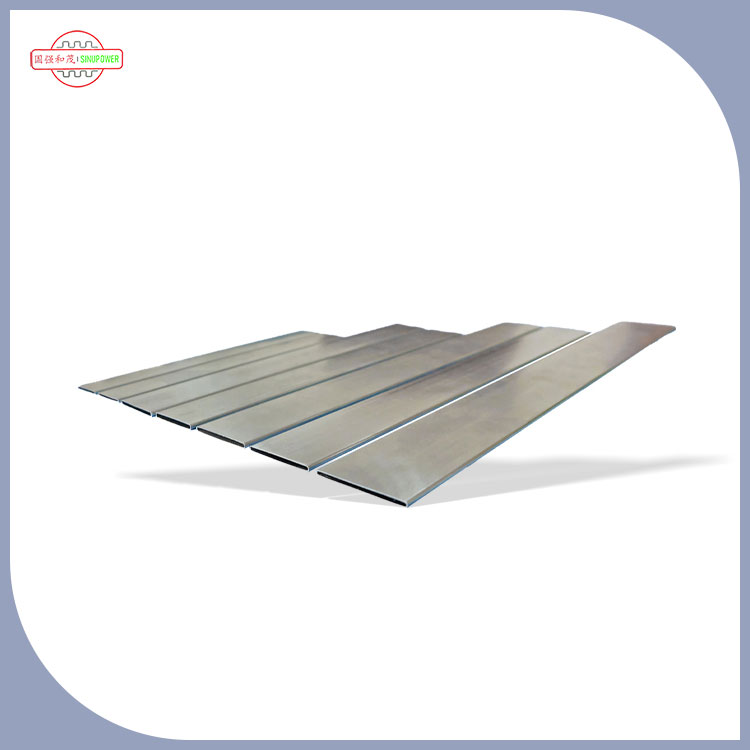

Sinupoweron professionaalTootjatäppis alumiiniumist termokomponentidest. MeieTäpselt volditud radiaatori südamiku komponendi B tüüpi torudon mitme pordiga ekstrudeeritud alumiiniumtoru, mis on loodud spetsiaalselt auto- ja tööstuslike soojusvahetussüsteemide volditud radiaatorisüdamike jaoks. Eristav "B" ristlõige ei ole pelgalt esteetiline – see on funktsionaalne geomeetria, mis suurendab piiratud ruumis soojusülekandeks saadaolevat pinda, tekitab jahutusvedeliku voolus kontrollitud turbulentsi ja võimaldab radiaatori kompaktsemat pakkimist. Kokkupandud radiaatorisõlme põhikomponendina vastutavad need torud esmase soojusvahetuse eest mootori jahutusvedeliku ja ümbritseva õhu vahel. Nende disain mõjutab otseselt radiaatori tõhusust, kaalu ja sõiduki üldist jõudlust. Sinupower toodab neid B-torusid täpse ekstrusiooni ja ettevõttesisese protsessijuhtimisega, tagades ühtlase geomeetria ja usaldusväärse termilise jõudluse igas tootmispartiis.
Põhikomponendi roll – miks B-toru määrab radiaatori jõudluse?
Täpselt volditud radiaatori südamiku komponendi B tüüpi torudtoimib esmase soojusvahetuspinnana volditud radiaatori südamikus. B-kujulisel profiilil on kolm olulist funktsionaalset eelist:
📐 Pinnaala maksimeerimine B-kujuline kuju annab toru kohta oluliselt suurema pindala kui samaväärse ristlõikega ümmargused torud, võimaldades toru kohta rohkem soojust jahutusvedelikult õhku üle kanda.
🌊 Turbulentse voolu parandamine B-profiil häirib laminaarset jahutusvedeliku voolu, tekitades turbulentsi, mis parandab konvektiivset soojusülekannet ja vähendab piirkihi takistust.
📦 Kompaktne südamiku virnastamine Lamendatud B-profiil võimaldab tihendada torusid südamikus, maksimeerides soojusvahetuspinda tänapäevaste mootoriruumide kitsas ruumis.
Kokkupandud radiaatori südamiku integreerimine
- B-torud on virnastatud paralleelselt volditud ribide kihtide vahele, moodustades kogu radiaatori südamiku.
- Jahutusvedelik voolab läbi iga B-toru mitme pordiga sisemuse, samal ajal kui õhk liigub läbi ribide välispindade.
- B-toru laiendatud pindala ja turbulentsed voolumustrid võimaldavad südamikul saavutada sihtjahutusvõimsuse vähemate torude ja väiksema kogumahuga.
- See integreerimisviis vähendab materjalikulu ja radiaatori kaalu, säilitades või parandades samal ajal soojuslikku jõudlust.
Disainipõhimõtted – teadus B-kuju taga
B-kujuline profiil on rakendatud vedeliku dünaamika ja soojusülekande tehnoloogia tulemus. Peamised disainipõhimõtted hõlmavad järgmist:
Mitme pordiga sisemine geomeetria
- B-toru ei ole üks õõnes kanal, vaid sellel on mitu sisemist porti, mis on jagatud pikisuunaliste võredega.
- Need pordid suurendavad jahutusvedelikuga kokkupuutes olevat sisepinda, suurendades soojusülekannet vedelikult toru seinale.
- Mitme pordiga disain parandab ka konstruktsiooni tugevust, võimaldades õhemaid seinu ja veelgi kaalu vähendada.
Kontrollitud turbulentsi tekitamine
- B-profiili kuju loob jahutusvedeliku läbimisel torust voolu eraldamise ja tagasikinnituspunktid.
- See kontrollitud turbulents rikub termilise piirkihi, mis on laminaarses voolus peamine soojusülekande takistus.
- Täiustatud segamine toob kuumema jahutusvedeliku südamikust toru seinaga kokku, parandades üldist soojusülekandetegurit.
Optimeeritud pinna ja ruumala suhe
- B-kuju maksimeerib välispinna pindala ristlõike voolupinna ühiku kohta.
- See tähendab, et antud jahutusvedeliku voolukiiruse korral puutub õhuvooluga kokku rohkem toru pinda.
- Tulemuseks on suurem soojuse hülgamisvõime toru kohta, mis võimaldab väiksemaid ja kergemaid radiaatoreid.
B-toru vs. traditsiooniline ümartoru – põhikomponentide võrdlus
Täpselt volditud radiaatori südamiku komponendi B tüüpi toruderineb põhimõtteliselt traditsioonilisest ümartorust mitme peamise aspekti poolest:
| Disaini funktsioon |
B-tüüpi torud (Sinupower) |
Traditsiooniline ümartoru |
| Ristlõike kuju |
"B" profiil – mitme pordiga |
Ringikujuline – üheavaline |
| Pindala mahu kohta |
Oluliselt kõrgem |
Madalam |
| Jahutusvedeliku voolumuster |
Turbulentne (täiustatud segamine) |
Laminaarne kuni üleminekuperiood |
| Soojusülekande koefitsient |
Turbulentsi tõttu kõrgem |
Madalam |
| Südamiku tihedus |
Rohkem torusid südamiku ala kohta |
Vähem torusid südamiku ala kohta |
| Südamiku kaal |
Kergem (vähem materjali jahutusühiku kohta) |
Raskemad |
| Tootmise keerukus |
Kõrgem (mitme pordiga ekstrusioon) |
Alumine (lihtne väljapressimine) |
| Jahutusvõimsus südamiku mahu kohta |
Kõrgem |
Madalam |
Tootmisprotsess – täppis spiraalist südamikukomponendini
Sinupower toodabTäpselt volditud radiaatori südamiku komponendi B tüüpi torudläbi rangelt kontrollitud tootmisjärjestuse:
1 Sulami valik AA3003 või AA3102 alumiiniumrullid, mis on valitud soojusjuhtivuse, vormitavuse ja korrosioonikindluse järgi.
2 Täpne ekstrusioon Mitme pordiga B-profiil, mis on pressitud läbi täppisvormide. Reaalajas mõõtmete jälgimine tagab ühtlase geomeetria.
3 Joonistamine ja suuruse määramine Mitmekäiguline külmtõmbamine täpsustab mõõtmeid ja pinnaviimistlust lõplike spetsifikatsioonide tolerantsideni.
4 Lõõmutamine Kontrollitud atmosfääriga lõõmutamine ±5°C ühtlusega tagab ühtlase terade struktuuri ja mehaanilised omadused.
5 Lõikepikkuses Täppis saagimine kliendi määratud pikkustele, jämedate, kandiliste otstega südamiku kokkupanekuks.
6 Kvaliteedi kontrollimine 100% mõõtmete kontroll, lekkekatsetus ja mehaaniline kontroll partii kohta.
Seadmete võimekus
- Sinupower opereerib enam kui 90 tüüpi seadmeid ja tööriistu, sealhulgas keevitusliine, saagimismasinaid, mulgustamispressid, tõmbemasinad, lõõmutusahjud ja kraanad.
- See ettevõttesisene varustus võimaldab protsesside täielikku juhtimist toorainest valmis toruni.
- Kõik protsessid viiakse läbi IATF 16949 kvaliteedijuhtimissüsteemi järelevalve all.
Rakendused – kus B-torud pakuvad põhiväärtust
Autode jahutussüsteemid
- Mootori jahutusradiaatorid – sõiduautod, maasturid, kergveokid
- Tarbesõidukite radiaatorid – bussid, raskeveokid, maastikutehnika
- Laadimisõhu jahutid – turbo- ja ülelaadimisega mootorid
- Õlijahutid – käigukasti ja mootoriõli jahutus
HVAC ja statsionaarsed süsteemid
- Kaubanduslikud kliimaseadmete kondensaatorid
- Elektrijaamade jahutussüsteemid
- Tööstuslikud soojusvahetid
- HVAC õhukäitlusseadmete ehitamine
Elektrisõidukite soojusjuhtimine
- Aku jahutusplaadid ja soojusvahetid
- Jõuelektroonika jahutussüsteemid
- Soojuspumba kondensaatorid ja aurustid
Kohandamine – teie radiaatori disainile kohandatud põhikomponent
Sinupower projekteerib, toodab ja töötlebTäpselt volditud radiaatori südamiku komponendi B tüüpi torudvastavalt kliendi joonistele või näidistele. Meie lahja kontrolli lähenemisviis hõlmab kõiki etappe:
-
Profiili mõõdud:Toru laius, kõrgus ja seina paksus on kohandatud teie põhikonstruktsioonile.
-
Sulami valik:AA3003, AA3102 või kohandatud sulamid, mis põhinevad jõudlusnõuetel.
-
Mitme pordi konfiguratsioon:Sisemiste pordide arv ja geomeetria on optimeeritud teie jahutusvedeliku voolu ja rõhulanguse eesmärkide jaoks.
-
Pikkus:Lõika oma määratud montaažimõõtudesse.
-
Pinnatöötlus:Konversioonkate, tsinkhelbed või anodeeritud viimistlused täiustatud korrosioonikaitseks.
-
Lõppviimistlus:Purustatud, faasitud või laiendatud otsad päiseplaadi kokkupanekuks.
Lean Control kogu väärtusahelas
- Tooraine hankimine ISO 14001 sertifikaadiga sulatuskodadest ja täielik jälgitavus
- Protsessi juhtimine alates ekstrusioonist kuni lõppkontrollini
- Kvaliteedijuhtimine personali, meeskondade, protsesside ja tugisüsteemide lõikes
- Õigeaegne kohaletoimetamine koos täieliku ülevaatuse dokumentatsiooniga
Kvaliteet ja sertifikaadid – kontrollitud tootmisstandardid
Sinupoweri tootmisprotsessidTäpselt volditud radiaatori südamiku komponendi B tüüpi torudtöötab järgmiste sertifitseeritud süsteemide all:
Süsteemi sertifikaadid
-
IATF 16949:2016- Autode kvaliteet
-
ISO 9001:2015– Kvaliteedijuhtimine
-
ISO 14001:2015– Keskkonnasõbralik
-
ISO 45001:2018– Tervis ja ohutus
Intellektuaalomand
-
2 leiutise patenti(alates 2019)
-
15 disainipatenti
-
16 kasuliku mudeli patenti
📋 Soovi korral on saadaval täielikud sertifikaadi koopiad.
Tehniline ülevaade:Selle tooteteabe on üle vaadanud hr Gao Qiang, Sinupoweri asutaja – 20+ aastat alumiiniumi ekstrusiooni ja termilise juhtimise alal, sealhulgas eelnev juhtimine Fortune 500 tootmisettevõtetes.
Partnerlussuhted ja tarneahel
Sinupower on loonud püsivad ja head koostöösuhted tunnustatud valdkonna liidritega:
-
Sanhua– globaalne HVAC&R komponentide tootja
-
Danfoss– Jahutus- ja küttelahenduste pakkuja
-
Pankl– Suure jõudlusega jõuülekande ja soojussüsteemide spetsialist
5000+
Aastane võimsus tonnides
20-25
Tööpäevade tarneaeg
90+
Seadmete ja tööriistade tüübid
87,76%
Ida-Hiina müügi kontsentratsioon
Pakend:Puidust kastid VCI roostevastase paberiga, plastikust otsakorgid, terasrihmad. FOB Shanghai või Ningbo; EXW saadaval.
Jätkusuutlikkus
-
Energia:Regeneratiivse põleti tehnoloogia vähendab gaasitarbimist 18%.
-
Taaskasutus:98% materjalikasutus – kogu jääk tagastatakse sertifitseeritud taaskasutajatele.
-
Vesi:Suletud ahelaga loputus vähendab veekasutust 40% võrra, raskmetallide väljaheide puudub.
-
Vastavus:RoHS- ja REACH-ühilduv.
-
Materjali efektiivsus:B-toru konstruktsioon kasutab vähem alumiiniumi jahutusvõimsuse ühiku kohta kui traditsioonilised konstruktsioonid.
Korduma kippuvad küsimused B-torude kohta
K: Mis on volditud radiaatorisüdamike B-tüüpi torude peamine eelis? V: B-tüüpi torud pakuvad suuremat pindala soojusülekandeks samas südamikumahus, indutseerivad turbulentset jahutusvedeliku voolu parema soojusvahetuse tagamiseks ja võimaldavad kompaktsemat radiaatorit – kõik see aitab parandada jahutust ja vähendada kaalu.
K: Milliseid sulameid kasutatakse B-toru tootmiseks? V: Sinupower kasutab AA3003 ja AA3102 alumiiniumsulameid, mis on valitud nende suurepärase soojusjuhtivuse (200–220 W/m·K), vormitavuse ja korrosioonikindluse tõttu autode jahutusvedeliku keskkondades.
K: Kas Sinupower saab toota spetsiaalsete radiaatorite jaoks kohandatud B-toru profiile? V: Jah. Sinupower saab projekteerida ja valmistada B-toru profiile vastavalt kliendi joonistele või näidistele. Meie ettevõttesisesed tööriistad võimaldavad kohandatud stantside väljatöötamist 15–20 tööpäevaga.
K: Millised sertifikaadid on Sinupoweril B-toru tootmiseks? V: Sinupower on sertifitseeritud vastavalt standarditele IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 ja ISO 45001:2018.
K: Mis on tüüpiline B-toru tellimuste täitmise aeg? V: Standardne tarneaeg on 20–25 tööpäeva kuni 50 000 tk tellimuste korral. Kohandatud tööriistad lisavad 15–20 tööpäeva.
K: Kuidas B-toru disain parandab soojusülekande efektiivsust? V: B-kuju suurendab pindala ja tekitab jahutusvedeliku voolus kontrollitud turbulentsi, mis häirib termilist piirkihti ja parandab konvektiivset soojusülekannet. See võimaldab väiksema südamikumahuga toru kohta rohkem soojust tagasi lükata.
K: Millised otsaviimistlused on B-torude jaoks saadaval? V: Pakume ruudukujulisi lõigatud, ääristatud, faasitud, laienenud ja laiendatud otsasid, mis sobivad erinevatele päiseplaadi montaažimeetoditele.
Sinupower toimetabTäpselt volditud radiaatori südamiku komponendi B tüüpi torudmis võimaldab radiaatorite tootjatel saavutada kompaktsete ja kergete konstruktsioonide puhul suurepärase soojusliku jõudluse. Kutsume originaalseadmete tootjaid, esimese astme tarnijaid ja radiaatorite tootjaid proovide, tehniliste andmelehtede või koostööprojekti ülevaatuse saamiseks meiega ühendust võtma.
