Artikli kokkuvõte

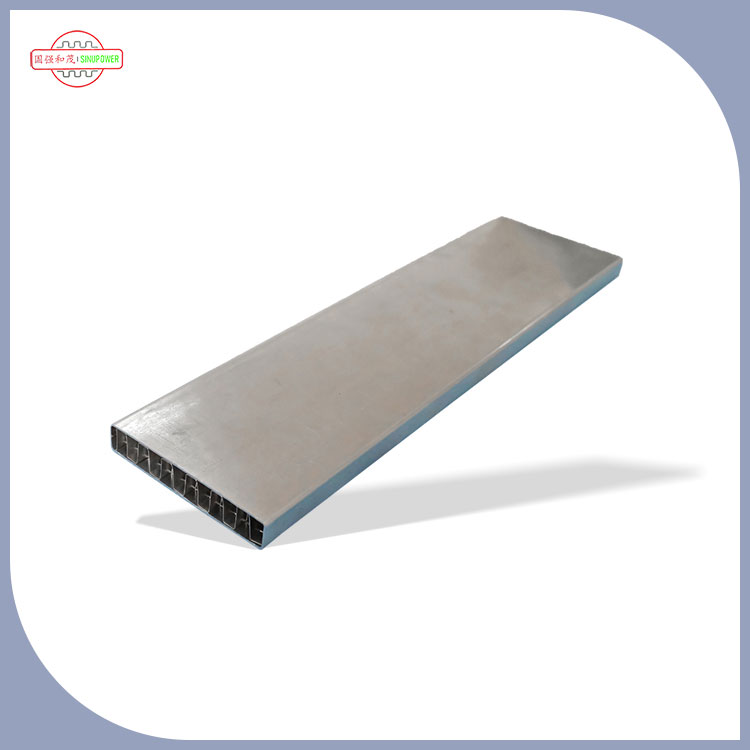

Ristkülikukujulised torudNeed ilmuvad kaasaegsemates soojusvahetites ja soojussüsteemides lihtsal põhjusel: need suudavad pakkuda tugevat soojusülekannet kitsastes kohtades, aidates samal ajal inseneridel kontrollida õhuvoolu, rõhulangust ja pooli geomeetriat. Selles artiklis kirjeldatakse, kus on ristkülikukujuliste torude mõte, milliseid valupunkte nad parandavad (ja milliseid mitte), kuidas neid õigesti määrata ja milliseid kvaliteedikontrolle peaksite nõudma, et vältida kulukaid üllatusi. Samuti saate praktilise võrdlustabeli, valiku kontrollnimekirjad ja KKK jaotise, mida saate oma meeskonnaga jagada.
Kui hankite soojusvaheti torusid, on tõenäoline, et te ei kaota und üldiselt "torude" pärast – kaotate une selle pärast, millised torud võivad puruneda: jõudluse eesmärgid, montaaži tootlikkus ja tarnegraafikud. Siin on valupunktid, mis ikka ja jälle ilmuvad:
Ristkülikukujulised torud ei lahenda kõiki neid probleeme võluväel, kuid kui need valitakse õigeks tööks ja määratakse õigesti, võivad need vähendada mitut probleemi korraga.
Ristkülikukujulised torud muudavad voolukanali geomeetriat ja viisi, kuidas toru liidestub ribide või plaatidega. See kõlab akadeemiliselt, kuni näete praktilisi mõjusid:
Lühidalt: profiil annab teile veel ühe hoova, mida tõmmata, kui ümmargused torud ei suuda pakkuda vajalikku kompaktsuse, montaaži sobivuse ja termilise jõudluse kombinatsiooni.
Ristkülikukujulised torud on eriti atraktiivsed, kui disain on piiratud või kui õhupool on tõeline pudelikael. Levinud kasutusjuhtumid hõlmavad järgmist:
Näpunäide. Kui teie disainimeeskond jätkab võitlust küsimusega, et "me vajame rohkem võimsust, kuid me ei saa mähist kasvatada", on see tavaliselt koht, kus vestlusesse sisenevad ristkülikukujulised profiilid.
Teeme otsuse praktiliseks. Siin on võrdlustabel, mida hanked ja insenerid saavad varajases staadiumis kasutada.
| Otsustegur | Ristkülikukujulised torud | Ümmargused torud |
|---|---|---|
| Ruumi kasutamine | Sageli tugev kompaktsete paigutustega; teatud geomeetria järgi lihtne virnastada | Usaldusväärne, kuid võib raisata ruumi tihedates ristkülikukujulistes ümbrikes |
| Uime liidese potentsiaal | Lamedad küljed võivad aidata saavutada ühtlast kontakti, kui need on sobitatud uimede kujundusega | Ühised standardid; uimede tööriistad laialdaselt saadaval |
| Montaaži joondamine | Profiil võib vähendada pöörlemist ja parandada korratavat positsioneerimist | Pööramine ei ole oma olemuselt piiratud, välja arvatud juhul, kui kinnitused seda jõustavad |
| Tarneahela saadavus | Parim spetsialiseerunud tootjatega; tagada suutlikkus ja tolerants | Lai kättesaadavus; palju tarnijaid |
| Spetsifikatsiooni tundlikkus | Kõrgem – väikesed muutused nurkades, raadiuses või seinas võivad olla olulisemad | Madalamad standardid ja vahetatavus on tavalised |
| Kulude prognoositavus | Võib olla mahult konkurentsivõimeline; oleneb sulamist, protsessist ja tolerantsidest | Sageli etteaimatav kaubamahu tõttu |
Kui süsteem ei toimi, süüdistavad meeskonnad sageli kõigepealt "toru kuju". Tegelikkuses sõltub jõudlus käputäiest muutujatest, mida saate juhtida. Kui hindate ristkülikukujulisi torusid, keskenduge järgmisele:
Parimad projektid käsitlevad ristkülikukujulisi torusid süsteemi osana: toru + rib + ühendusmeetod + töötingimused. Sealt tulevad võidud.
Enamik hankimisprobleeme tekib seetõttu, et toru spetsifikatsioon on tsiteerimiseks piisavalt lähedal, kuid tootmiseks mitte piisavalt täpne. Kasutage seda kontroll-loendit, et vältida korduspakkumisi, viivitusi ja mittevastavust:
Hankenõuanne: paluge inseneridel koostada komplekteerimisel oluliste materjalide loend. Kui tolerants mõjutab ribide sisestamist, kõvajoodisjootmise vahesid või kinnitusdetaili sobivust, kuulub see ostutehnilistesse andmetesse – ei ole sisejoonistesse maetud.
Ristkülikukujulisi torusid kasutatakse sageli seal, kus täpsus ja korratavus on olulised. Siin on kvaliteedikontrollid, mis kaitsevad teid liiniseisakute ja lekketõrgete eest.
Kui teie projekti ebaõnnestumise hind on kõrge (külmutusagensid, ohtlikud kandjad, raskesti ligipääsetavad paigaldised), käsitlege kvaliteetset dokumentatsiooni kui nõuet, mitte kui "tore omada".
Isegi kui ristkülikukujulised torud on paberil täiuslikud, võib projekt siiski tarneahela hõõrdumise tõttu ebaõnnestuda. Mõned praktilised viisid riski vähendamiseks:
Järjepidevus on tähtsam kui täiuslikkus. Toru, mis on ühes partiis "täiuslik" ja teises veidi erinev, on hullem kui toru, mis on järjekindlalt täpselt määratletud tolerantsusaknas.
Kui hankite soojusülekande rakenduste jaoks ristkülikukujulisi torusid, teeb koostöö tootjaga, kes mõistab termosõlmesid, teie elu lihtsamaks, sest nad teavad, mis tootmises tegelikult valesti läheb: ribide sobivus, kõvajoodisega jootmise konsistents, mõõtmete triivimine, transiidi deformatsioon ja dokumentatsioonilüngad.
Sinupower Heat Transfer Tubes Changshu Ltd.keskendub soojusülekandetorude lahendustele, sealhulgas ristkülikukujulistele torudele, mis on mõeldud soojusseadmete ja spiraali tüüpi rakenduste jaoks. Spetsialiseerunud tarnijaga koostöö tegemise eeliseks ei ole mitte ainult "kas saate hakkama", vaid "kas suudate hoida seda järjepidevana" kõigis tootmistsüklites, toetades samal ajal teie spetsifikatsiooni, kontrolli ootusi ja tarnerütmi.
Tooge neile oma joonis, töötingimused ja montaažipiirangud (eriti tolerantsid, mis mõjutavad ribide sisestamist ja ühendamist). Mida selgemad on funktsionaalsed nõuded, seda kiiremini saate saavutada stabiilse torukonstruktsiooni, mis ei üllata teie tootmismeeskonda hiljem.
K: Kas ristkülikukujulised torud on alati tõhusamad kui ümmargused torud?
V: Mitte automaatselt. Jõudlus sõltub kogu konstruktsioonist – õhuvoolust, ribide geomeetriast, sisevoolust, seina paksusest ja ühenduskvaliteedist. Ristkülikukujulised torud võivad olla hea valik, kui vajate kompaktset paigutust või paremat juhtimist koostu joondamise üle.
K: Mis on ristkülikukujuliste torude puhul suurim hankimisviga?
V: Ebamäärased tolerantsid. Kui laiust/kõrgust, keerdumist, nurga detaile või pinna seisukorda pole määratletud, võite hankida torusid, mis vastavad hinnapakkumisele, kuid ei õnnestu kokku panna.
K: Kas ristkülikukujulised torud suurendavad rõhulangust?
V: Need võivad olenevalt sisemisest geomeetriast ja voolutingimustest. Õige konstruktsioon võib tasakaalustada rõhulangust ja soojusülekannet, kuid te peaksite hindama süsteemi eesmärke (ventilaatori võimsus või pumba võimsus), mitte ainult kuju põhjal arvama.
K: Mida peaksin tarnijale ütlema, et vältida kõvajoodisjootmise või ühendamise probleeme?
V: Jagage ühendusmeetodit (jootmine, keevitamine, mehaaniline paisutamine jne), nõutavat pinna puhtust ja kõiki kriitilisi mõõtmeid, mis mõjutavad pilude kontrolli. Ühinemiskindlus on sageli tundlikum puhtuse ja järjepidevuse suhtes, kui meeskonnad eeldavad.
K: Kuidas ma tean, kas minu rakendus sobib ristkülikukujuliste torude jaoks?
V: Kui teid piirab ruum, teil on raskusi uimede kontaktide järjepidevusega või proovite vähendada koostu varieeruvust, tasub ristkülikukujulisi torusid hinnata. Parim järgmine samm on võrrelda prototüüpe või simulatsiooni tulemusi, kasutades oma tegelikku mähise geomeetriat.
Kui hindate ristkülikukujulisi torusid uue soojusvaheti konstruktsiooni jaoks või proovite parandada olemasolevat spiraali, mis ei toimi piisavalt, ärge mängige "piisavalt lähedal" tehtavatele andmetele. Tooge lauale oma mõõtmed, tolerantsid, töötingimused ja ühendamismeetod ning joondage toru kujundus, mida teie tootmisliin saaks järjepidevalt töötada.
Kas soovite kiiremat ja puhtamat tsiteerimisprotsessi ja vähem üllatusi prooviversioonis?võtke meiega ühendustja jagage oma joonise ja rakenduse üksikasju – teie tulevane mina (ja teie tootmismeeskond) tänavad teid.
