Miks on lamedad ovaalsed torud kompaktse ja suure jõudlusega jahutuse nutikas uuendus?

Kui olete kunagi püüdnud saavutada karmimat kuumuse tagasilükkamise eesmärki, ilma radiaatori südamiku paksust (või oma BOM-i maksumust) suurendamata, teil on tõenäoliselt samad peavalud: väike pindala, liiga suur rõhulangus, ebaühtlased toru mõõtmed, uimede võlakirjade probleemid pärast kõvajoodisjootmist ja õudusunenäo stsenaarium – leketest põhjustatud tõrked. Lamedad ovaalsed torudsageli valitakse just nende piirangute lahendamiseks, kuid ainult siis, kui geomeetria, tootmismeetod ja kvaliteedikontrollid vastavad rakendusele.

Abstraktne

Sisukord

Kontuur

1. Valu punktid:
   • Termilised kitsaskohad kitsastes kohtades
   • Rõhulanguse ja voolu sihtmärgi konfliktid
   • Lekked, kõvajoodisjootmise defektid ja ebaühtlased mõõtmed
2. Geomeetria:
   • Pinnaala ja uimede kontakti täiustused
   • Pakendamise eelised õhukestes tuumades
   • Kompromissid: õmbluste terviklikkus, puhtus ja tolerantsuse kontroll
3. Spetsifikatsioon:
   • Must-oma joonistamise tähelepanulaiendid
   • Materjali- ja korrosioonivalikud
   • Testimisnõuded, mis vähendavad väljatõrkeid
4. Täitmine:
   • QC kontrollpunktid ja vastuvõtukriteeriumid
   • Rikkerežiimide tabel algpõhjuste triaaži jaoks
   • RFQ kontroll-loend proovivõtuaja lühendamiseks

Ostja valupunktid korter ovaalsed torud aadress

Enamik radiaatoritorude hankimis- ja projekteerimisprobleeme ei ole "müsteeriumid" - need on etteaimatavad kokkupõrked jõudluseesmärgid ja pakendamise piirangud.Lamedad ovaalsed torudkui ostjad seda vajavad lahendage üks (või mitu) neist valupunktidest:

• Ebapiisav soojusülekanne olemasoleva südamiku paksuse korral:vajate tõhusamat pinna interaktsiooni ribidega ilma radiaatorit sügavamaks muutmata.
• Voolu eesmärgid, mis võitlevad rõhu langusega:paranenud soojuslik jõudlus ei tähenda midagi, kui pump ei suuda säilitada vajalikku vooluhulka.
• Kaalu alandamine:eriti auto- ja liikumissüsteemides, kus iga gramm on kahtluse alla seatud.
• Lekkeoht ja garantii kokkupuude:õmbluse kvaliteet, kõvajoodisega ühilduvus ja puhtus võivad töökindlust muuta või rikkuda.
• Tootmise saagikuse probleemid:mõõtmete varieerumine põhjustab ribide sobimatust, kõvajoodisjootmise tühimikke ja praagi naelu.
• Korrosiooni- ja metallisegud:galvaanilised paarid ja halb pinna ettevalmistamine kiirendavad rikkeid karmides keskkondades.

Praktiline väljavõte:Lamedad ovaalsed torudvõib olla tugev lahendus, kuid need ei paranda kvaliteeti automaatselt või süsteemi disain. Nad premeerivad head spetsifikatsiooni ja karistavad ebamäärast ostmist.

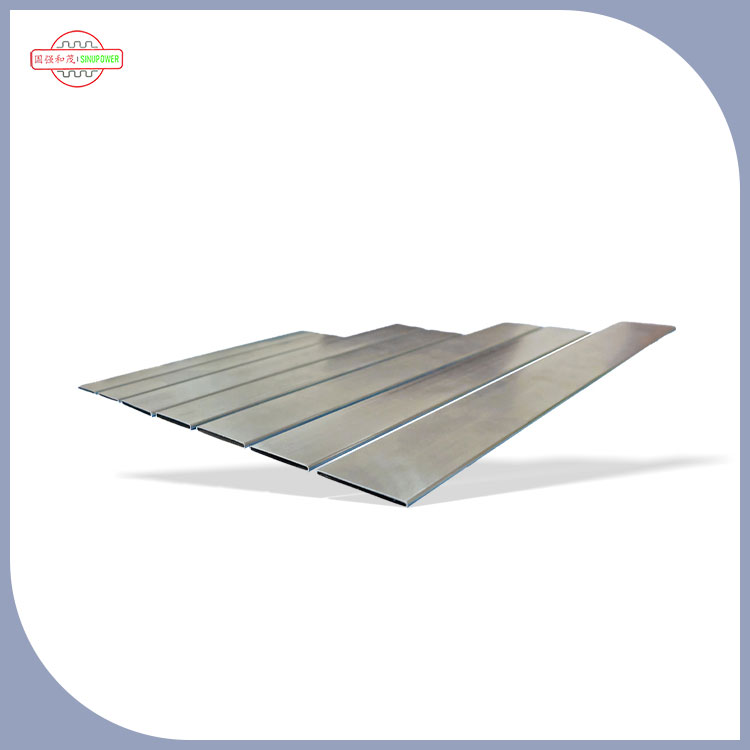

Mis muutub, kui toru muutub "lamedaks ovaalseks"

"Lame ovaalne" profiil ei ole ainult kosmeetiline – see muudab toru liidestumist ribidega, kuidas õhk voolab läbi südamiku, ja kuidas soojus liigub jahutusvedelikust väliskeskkonda.

• Tõhusam uimede kontaktala:lamedamad küljed annavad üldiselt ühtlasema ühendusala kui ümmargune toru, mis võib aidata soojusradadel, kui ribi disain on õigesti sobitatud.
• Parem pakend õhukestes südamikest:profiil võib aidata disaineritel sobitada rohkem toruridu või optimeerida uimede sammu ilma koostu suurendamata.
• Parendatud õhupoolse jõudluse potentsiaal:sõltuvalt ribide geomeetriast ja lamellidest saab õhupoolset soojusülekannet parandada, säilitades samal ajal juhitava õhuvoolutakistuse.
• Suurem tundlikkus tolerantsi ja õmbluse terviklikkuse suhtes:eelised kaovad kiiresti, kui seina paksus või õmbluse kvaliteet on partiide lõikes erinev.

Kuidas määrata lamedaid ovaalseid torusid ilma kuluka edasi-tagasi liikumiseta

Kui teie pakkumisel on kirjas "lame ovaalne toru radiaatori jaoks", saate kümme tsitaati ja üksteist tõlgendust. Kiireim viis lõikamiseks risk on täpsustada, mis tegelikult toimivust ja töökindlust kontrollib.

Spetsifikatsioonide kontroll-loend, mille saate RFQ-sse kleepida

• Toru profiili mõõtmed:suurtelg, väiketelg ja nurga raadius (lisage joonis või ristlõike eskiis).
• Seina paksus ja tolerants:sisaldama sihtpaksust ja vastuvõetavat variatsiooni.
• Pikkus, lõiketolerants ja lõppseisund:jämeduse kontroll, otsa ruudukujulisus ja käsitsemisnõuded.
• Materjal ja temperament:täpsustada alumiiniumsulami perekond või nõutavad omadused (soojusjuhtivus, korrosioonikindlus, vormitavus).
• Õmbluse / keevisõmbluse meetod:määratlege, kas toru on keevitatud ja milline õmblus on nõutav (visuaalne + lekkekatse + tugevus).
• Pinna seisukord:kõvajoodisjootmise puhtusnõuded ning katmise või pinnatöötluse vajadused.
• Töötingimused:jahutusvedeliku tüüp, maksimaalne rõhk, rõhuimpulsid, temperatuurivahemik ja korrosioonikeskkond.
• Kvaliteedi testid ja protokollid:lekkekatse meetod, proovivõtuplaan, jälgitavus ja kontrolliaruande vorm.
• Pakendamine ja käitlemine:deformatsioonivastane pakend, niiskuskaitse ja kahjustuste kriteeriumid saabumisel.

Praktiline “must-küsida” tabel ostjatele

Kvaliteedikontroll, mis tegelikult hoiab ära lekked ja jäägid

Ostjad kuulevad sageli igas hinnapakkumises sõna "range QC". Erinevus seisneb selles, kas QC on seotud rikete vältimisega. SestLamedad ovaalsed torud, on kõige tähenduslikumad kontrollpunktid tavaliselt järgmised:

• Sissetuleva materjali kontroll:ühtlane sulam/karastus ja jälgitavus vähendavad varieeruvust allavoolu.
• Protsessi mõõtmete kontroll:profiili stabiilsus vormimise ja keevitamise ajal on saagikuse aluseks.
• Õmbluse jälgimine:õmbluse katkematus, keevisõmbluse läbitungimise konsistents ja pinnadefektid on lekkeohu varased näitajad.
• Lekke testimine:rõhupõhised õhulekkekatsed (või samaväärsed) tuvastavad vead enne saatmist.
• Puhtuse ja jääkide kontroll:eriti oluline, kui teie järgmine samm on kõvajoodisega või räbustipõhine ühendamine.
• Pakendi kontroll:õhukese seinaga torud deformeeruvad kergesti; transpordikahjustusest saab kokkupanemise käigus peidetud jäägid.

Levinud tõrked ja nende vältimine

Radiaatori rikke korral süüdistatakse sageli kõigepealt toru, kuid algpõhjuseks võivad olla lüngad, kõvajoodisega kokkusobimatus, käsitsemiskahjustused või korrosioon segatud metallist konstruktsioonist. See tabel aitab teil kiiresti lahendada probleeme.

Kus lamedad ovaalsed torud toimivad kõige paremini

Lamedad ovaalsed torudkasutatakse tavaliselt siis, kui vajate kompaktses südamikus kõrget soojuslikkust ja saate juhtida tootmis- ja liitmisprotsess. Tüüpilised otstarbekohased alad on järgmised:

• Auto radiaatorid:soojuse tagasilükkamise, kaalu, pakendipiirangute ja tootmismahu järjepidevuse tasakaalustamine.
• Küttesüdamikud ja HVAC-soojusvahetid:kompaktsed koostud, millel on ranged nõuded lekkekindlusele ja korratavusele.
• Tööstuslikud jahutussüsteemid:kus stabiilne jõudlus ja pikk kasutusiga on olulisemad kui madalaim algkulu.
• Spetsiaalsed jahutusrakendused:kui toruprofiil aitab sobitada ainulaadse ribi struktuuri või õhuvooluteega.

Parimad projektid ravivadLamedad ovaalsed torudsüsteemi komponendina – mitte kaubana. See mõtteviis on see, mis takistab "Odav toru, kallis rike."

Kuidas teha koostööd tarnijaga nagu insener, mitte mängur

Usaldusväärne suhe tarnijaga saab alguse ühisest tehnilisest keelest. Siin on kerge töövoog, mis vähendab proovivõtutsüklit.

1. Jagage lihtsat joonist varakult:ristlõige, tolerantsid, pikkus ja lõppseisund.
2. Määratlege oma vastuvõtutestid:lekkekatse meetod ja läbimise/mittearvestuse kriteeriumid enne tsiteerimist, mitte pärast proovimist.
3. Joonda liitumisprotsessis:jootmine, keevitamine või muud montaažietapid, mis mõjutavad pinna seisukorda ja puhtust.
4. Taotlege väikest pilootpartii:ehitage paar südamikku ja kinnitage: leke, rõhk, termiline ja mõõtmete stabiilsus.
5. Luku jälgitavuse ootused:partii märgistamine või partii dokumentatsioon võimaldab algpõhjuste analüüsi.

Kui hindate tarnijaid, aitab see valida üks, mis on juba keskendunud soojusülekandetorude tootmisele, mitte "Üldine metalltoru." NäiteksSinupower Heat Transfer Tubes Changshu Ltd. positsioneerib oma toodangu ümber radiaatori- ja soojusvaheti torulahendused, sealhulgas jahutussüsteemides kasutatavad lamedad ovaalsed ja keevitatud toruvormingud. Kõige praktilisem põhjus, miks see oluline on, on lihtne: selles nišis elavad meeskonnad kipuvad mõistma tegelikke tõrkerežiime (lekked, liimimisprobleemid, deformatsioon) ja ehitavad oma kvaliteedikontrolli nende vältimiseks üles.

KKK

Q1:Lamedad ovaalsed torud vs ümmargused radiaatorite torud?

Lamedad ovaalsed profiilid valitakse sageli kompaktsete südamike pakkimise tõhususe ja ribidega kokkupuute eeliste huvides, samas kui ümmargused torud võivad olla mõnes tootmisseadistuses lihtsam. Parim valik sõltub teie uimede kujundusest, ruumipiirangutest ja võimalikust konsistentsist hoida üle tootmispartiide.

Q2:Keevitatud lamedad ovaalsed torud radiaatoritele?

Keevitatud konstruktsioonid võivad pakkuda tugevat jõudlust, kui õmbluse terviklikkust kontrollitakse rangelt ja kontrollitakse lekketestiga. Kui teie süsteem näeb kõrgsurve tsüklit, veenduge, et õmbluse vastuvõtmise kriteeriumid ja katsemeetodid on ostuspetsifikaadis selgelt määratletud.

Q3:Mida lisada lamedate ovaalsete torude pakkumispakkumisse?

Minimaalselt: profiili mõõtmed koos tolerantidega, seina paksus, materjalinõuded, lekkekatse meetod ja kriteeriumid, puhtus ootused kõvajoodisjootmisele ja pakkimis-/käitlemisnõuded deformatsiooni vältimiseks.

4. küsimus:Kuidas lekkeid pärast kõvajoodisjootmist vähendada?

Keskenduge puhtusele, pinnatingimuste ühilduvusele kõvajoodisjootmisprotsessiga, torude stabiilsetele mõõtmetele (ühtlase ribide sobivuse tagamiseks), ja lekketestid, mis on vastavuses teie tootmisreaalsusega – mitte ainult üldine väide „QC läbitud“.

K5:Korrosiooniga seotud kaalutlused lamedate ovaalsete torude puhul?

Korrosioonirisk oleneb keskkonnast, jahutusvedeliku keemiast ja segametallide liidestest. Joondage sulami valik ja mis tahes katmisstrateegia tegelike teenindustingimustega ja selgitage, kas teie rakendus hõlmab kokkupuudet soolaga, niiskust või agressiivset keskkonda.

Sulgemine ja järgmised sammud

Lamedad ovaalsed torudvõib olla suure võimendusega uuendus, kui vajate kompaktset pakendit, paremat soojuslikkust ja töökindel tootmise järjepidevus -aga ainultkui toru spetsifikatsioon, õmbluse terviklikkus ja kvaliteedikontrolli kontrollpunktid on kirjutatud piisavalt selgelt, et eemaldada ebaselgus.
