Kuidas ristkülikukujulised torud lahendavad ruumi- ja jõudlusprobleeme kaasaegsetes soojusülekandesüsteemides?

Ülevaade lühidalt

• Määratlege töökoht:soojusenergia, rõhk, temperatuur, vedeliku keemia, jalajälje piirangud.
• Valige geomeetria:laius/kõrgus, seina paksus, nurga raadius, sirgus, pikkus.
• Valige materjal targalt:korrosioon, soojusjuhtivus, valmistamine, kättesaadavus.
• Plaani liitumine ja kokkupanek:keevitamine/jootmine, pindade tihendamine, moonutuste kontroll.
• Kontrolli kvaliteeti:mõõtmete kontroll, lekkekontroll, pinna puhtus, jälgitavus.

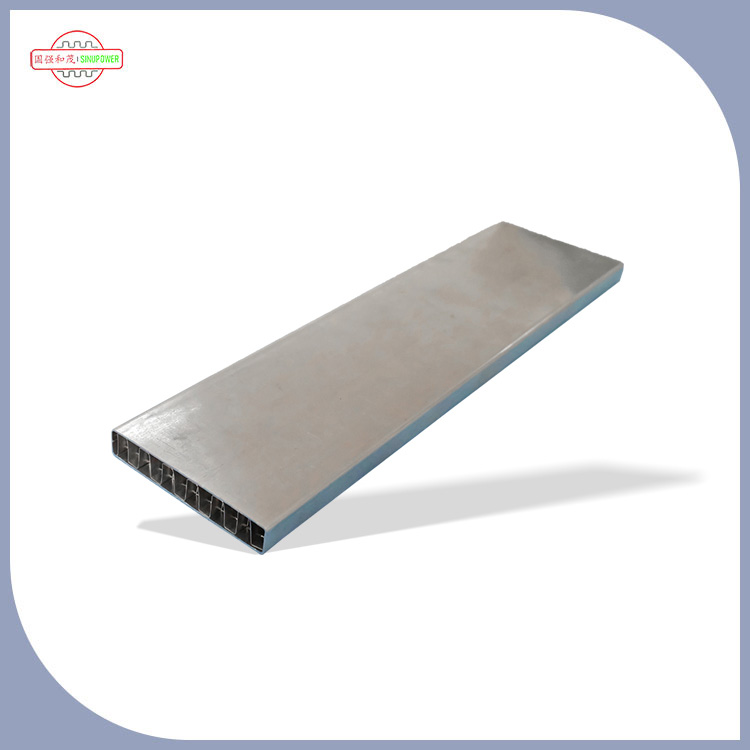

Miks valida ristkülikukujulised torud?

Ostjad vahetavad harvaRistkülikukujulised torudlihtsalt sellepärast, et nad näevad teistsugused välja. Üleminek toimub tavaliselt siis, kui üks järgmistest valupunktidest muutub vältimatuks:

• Ruumide arv on piiratud:Ristkülikukujulised profiilid võivad tihedalt kokku pakkida ja järgida tasaseid piire vähem raisatud ruumiga.
• Integreerimine on ebamugav:Lamedad küljed võivad ümmarguste torudega võrreldes lihtsustada paigaldamist, kinnitamist ja joondamist.
• Soojusülekande paigutus vajab paindlikkust:Mõned sõlmed saavad kasu suurema pindala kokkupuutest plaatide või ribidega.
• Voolu juhtimise nõuded:Sõltuvalt konstruktsioonist võite kohandada sisemist geomeetriat, et mõjutada voolu jaotust (kuid ainult nõuetekohase projekteerimise ja valideerimisega).

Sellegipoolest toob ristkülikukujuline geomeetria kaasa ka riske, mida peate juhtima: seina õhenemine nurkades, moonutused keevitamise ajal ja rangemad mõõtmete ootused, kui toru peab tihenduma tasaste pindade vastu. Hea uudis on see, et enamik tõrkeid tulenevad ebaselgetest spetsifikatsioonidest, mitte kujust endast.

Levinud rakendused ja kus probleemid tavaliselt algavad

Ristkülikukujulised torudilmuvad paljudes soojusülekande- ja tööstussüsteemides, eriti kui koost peab olema kompaktne, vastupidav ja hõlpsasti integreeritav.

• Soojusvahetid ja jahutid:kus on oluline pakkimistihedus, ühtlane vahekaugus või plaadi kontakt.
• Radiaatoritaolised sõlmed:kus torud liidetakse ribide või lamedate soojusjaoturitega.
• Tööstuslik HVAC ja protsessijahutus:kus paigaldusruum on piiratud.
• Libisemissüsteemid ja moodulvarustus:kus marsruutimine ja paigaldamine peavad olema korratavad.

Kust probleemid tavaliselt algavad

• "Me täpsustasime ainult välise suuruse."Ilma nurga raadiuse ja seina tolerantsita, sobivuse ja jõudluse triivita.
• "See peaks tihend olema tasasel küljel."Tasasus, keerdumine ja pinnaviimistlus muutuvad kriitiliseks, kuid neid pole kunagi öeldud.
• "Keevitame selle päise külge."Soojussisend põhjustab moonutusi ja toru ei vasta enam koostu tolerantsidele.
• "See peab jääma seest puhtaks."Puhastustase ja pakend ei olnud määratletud, mis viis saastumise ja ümbertöötlemiseni.

Mida täpsustada, et saaksite täpselt seda, mida vajate

Kui sooviteRistkülikukujulised torudEttenähtavalt toimimiseks käsitlege ostu funktsionaalse komponendina, mitte tavakaupa. Tugev spetsifikatsioon sisaldab tavaliselt järgmist:

• Välismõõtmed (L × K):määrake nimiväärtused ja lubatud tolerantsid.
• Seina paksus:määrake nimipaksus ja minimaalne lubatud paksus (eriti oluline nurkades).
• Nurga raadius:nurga geomeetria mõjutab sobivust, pinge kontsentratsiooni ja vooluala.
• Pikkus ja lõppseisukord:lõiketolerants, ruudukujulisus, jäme eemaldamise nõue ja see, kas otsad peavad olema kaetud või kaitstud.
• Sirgus ja keerdumine:kriitiline pikkade käikude, päise sisestamise ja tihenduspindade jaoks.
• Pinna seisukord:marineeritud/passiveeritud, erksalt lõõmutatud, veskiviimistlus või muu kokkulepitud viimistlus; määratleda puhtuse ootused.
• Rõhk ja temperatuur:töö- ja katsetingimused aitavad materjali- ja ülevaatusplaane ühtlustada.
• Meedia/korrosioonikeskkond:kloriidid, väävliühendid, glükoolid, õlid, vee kvaliteet jne.
• Koguse ja partii strateegia:prototüübid vs masstootmine ja kas vajate korratavuse tagamiseks ühtseid partiisid.

Praktiline näpunäide: kui toru peab sobima tihendi, plaadi või päise piluga, lisage lihtne joonis või "go/no-go" mõõturi määratlus. See üksainus samm hoiab ära enamiku "ei sobi" üllatustest.

Materjalivalik, mis vastab tegelikkusele

Paljud ostjad küsivad alustuseks: "Milline sulam on parim?" Parem küsimus on: „Milline materjal sobib kõige pareminiminuvedelik, temperatuur, liitmismeetod ja hooldusreaalsus? SestRistkülikukujulised torud, tasakaalustab õige vastus korrosioonikindluse, termilise jõudluse, vormitavuse ja tarne stabiilsuse.

• Roostevabast terasest valikud:sageli valitud korrosioonikindluse ja vastupidavuse tõttu nõudlikes keskkondades. Pöörake tähelepanu kloriidiga kokkupuutele, puhastuskemikaalidele ja pragude tingimustele.
• Süsinikterasest valikud:kulutõhus, kus korrosiooni saab kontrollida (katted, inhibiitorid, suletud ahelaga vedelikud). Kontrollige, kas hooldusplaan vastab riskile.
• Alumiiniumi valikud:kerge ja hea juhtivusega, kuid ühendusmeetodeid ja galvaanilist ühilduvust tuleb hoolikalt hallata.
• Vasesulamid:tugev termiline jõudlus konkreetsetes rakendustes, kuid ühilduvus teatud keemiaga on oluline.

Kui te pole kindel, kirjeldage kogu sujuvat lugu – käivitamine, seiskamine, puhastamine, spetsifikatsioonist kõrvalekalduvad sündmused –, sest korrosiooniprobleemid tulenevad sageli "harvaesinevatest päevadest", mitte tavapärasest tööst.

Tootmine ja lõksudega liitumine (ja kuidas neid vältida)

Ristkülikukujulised profiilid tutvustavad kujunemisreaalsust, mida ostjad alati ette ei näe. Siin on, mida tellimisel jälgidaRistkülikukujulised torudsoojusülekandesõlmede jaoks:

• Nurkade hõrenemine:Vormimine võib vähendada nurkade paksust. Kui tugevus, rõhk või väsimus on olulised, määrake minimaalse paksuse nõue ja kontrollimisviis.
• Mõõtmete tagasitõmbamine:Mõned materjalid "lõdvestuvad" pärast vormimist. Leppige kokku tolerantsides, mis kajastavad tegelikku tootmisvõimsust ja teie koostevajadusi.
• Keevisõmbluse mõju (kui keevitatud toru):Õmbluse asukoht ja kvaliteet võivad olla olulised painutamisel, laiendamisel või päise sisestamisel. Kui õmbluse asukoht on oluline, märkige see.
• Moonutused päiste keevitamisel:Soojussisend võib toru ruudust välja tõmmata. Juhtimine kinnituste, keevitusjärjestuse ja realistlike tasasuse/sirgeduse nõuete kaudu.
• Puhtus pärast töötlemist:Määrdeained ja osakesed võivad süsteemi jõudlust kahjustada. Selle kaitsmiseks määratlege sisemine puhtus ja pakend.

Siin on olulised kogenud tootjad. Paljud ostjad töötavad selliste partneritega naguSinupower Heat Transfer Tubes Changshu Ltd.kuna soojusülekandetorud on vähem andestavad kui üldised konstruktsioonitorud – väikesed kõrvalekalded võivad kaskadeerida leketeks, rõhulanguse muutusteks ja montaaži ümbertöötamiseks.

Kvaliteedi kontrollimine ja dokumenteerimine

Kui teie projektil on range riskitaluvus – mõelge jahutusvedeliku leketele, seisakukuludele või garantiiga kokkupuutele –, lisage tellimusse kvaliteedikontrollid, selle asemel, et loota, et probleeme ei ilmne.

• Mõõtmete kontroll:kinnitage W × H, seina paksus (sh nurgad, kui see on kriitiline), sirgus ja keerdumine.
• Lekke- ja terviklikkuse testid:määratlege oma rakendusele sobiv katsemeetod ja aktsepteerimiskriteeriumid.
• Pinna ja puhtuse kontroll:eriti oluline soojusvahetite puhul, kus saastumine või saastumine kahjustab jõudlust.
• Jälgitavus:soojuse/partii tuvastamine ja dokumentatsioon aitavad kaasa järjepidevuse ja algpõhjuste analüüsile.

Praktiline ostukäik: taotlege väikest tootmiseelset partiid ja tehke tõeline montaažiproov. See on kiireim viis kinnitada, et teieRistkülikukujulised torudkäitub teie tegelikes mängudes ja liitumisprotsessis.

Kiire võrdlustabel

Ostja kontrollnimekiri

• Millised on töötingimused (rõhk, temperatuur, töötsükkel)?
• Millist vedeliku keemiat näeb toru tavapärase kasutamise ja puhastamise ajal?
• Milline montaažietapp on kõige tundlikum (päise sisestamine, tihendamine, keevitamine, kõvajoodisjootmine)?
• Millised mõõtmed on tõeliselt kriitilised: laius/kõrgus, sein, nurgaraadius, sirgus, keerdumine?
• Kas vajate sisemise puhtuse kontrolli ja kaitsepakendit?
• Millist kontrolli te ootate: mõõtmete aruanne, terviklikkuse katse, materjali jälgitavus?
• Kas soovite väikest proovipartii enne täielikku tootmist?

KKK

K1: Kas ristkülikukujulised torud on alati paremad kui ümmargused soojusvahetite torud?

Mitte alati.Ristkülikukujulised torudvõib olla suurepärane, kui ruumipiirangud, pakkimistihedus või lameda külje integreerimine on olulised. Ümmargused torud võivad olla lihtsamad painutamiseks, standardsete liitmike ja mõne tootmisviisi jaoks. "Parem" valik sõltub teie montaažimeetodist, lubatud rõhulangusest ja paigalduspiirangutest.

Q2: Millised mõõtmete detailid põhjustavad kõige rohkem ümbertegemist?

Nurgaraadiuse, keerdumise, sirguse ja otsa ruudukujulisuse määratluste puudumine on tavalised probleemide tekitajad. Kui toru peab mahtuma päise pilusse või tihend plaadi külge, muutuvad need "teisesed" detailid esmaseks nõudeks.

K3: Kuidas vähendada lekkeohtu ristkülikukujulise toruga päisekoostu puhul?

Alustage selge liidese määratlusega: pilu suurus, sisestussügavus ja tolerantsi virn. Seejärel reguleerige toru geomeetriat (keerdumine/sirge), lõppkvaliteeti (jämedus/kandilisus) ja liitmismeetodi soojusmoonutusi. Väike tootmiseelne koosteproov on sageli kiireim valideerimine.

Q4: Mida peaksin küsima seina paksuse kohta nurkades?

Kui rõhk või väsimus on olulised, küsige seina minimaalse paksuse nõuet (mitte ainult nominaalset) ja selgitage, kuidas seda kontrollitakse. Nurgakäitumine sõltub vormimisviisist ja materjalist.

K5: Kas ma saan kasutada sama materjali valikut mis tahes jahutusvedeliku või puhastusprotsessi jaoks?

Seda on riskantne eeldada. Mõned vedelikud on tavatöös stabiilsed, kuid muutuvad puhastamise, kõrge temperatuuriga sündmuste või stagnatsiooni ajal agressiivseks. Materjali valimisel esitage täielik "vedeliku elulugu".Ristkülikukujulised torud.

K6: Mis teeb tarnijast soojusülekande ristkülikukujuliste torude jaoks "hea"?

Järjepidevus, dokumentatsioon ja protsessi juhtimine on sama olulised kui hind. Soovite partnerit, kes mõistab mõõtmete stabiilsust, puhtuseootusi ja seda, kuidas ühendamismeetodid mõjutavad lõpptulemust – eriti prototüübilt mahutootmisele üleminekul.

Viimased Mõtted

Ristkülikukujulised torudvõib olla nutikas lahendus, kui teie disain vajab kompaktset pakendit, prognoositavat paigaldust ja tõhusat integreerimist kaasaegsetesse soojusülekandesõlmedesse. Suurim erinevus sujuva projekti ja valusa projekti vahel on lihtne: selged spetsifikatsioonid ja kontroll, mis vastab torude tegelikule kasutamisele.

Kui plaanite uut kujundust või olemasoleva koostu tõrkeotsingut,Sinupower Heat Transfer Tubes Changshu Ltd.aitab teid praktiliste juhistega mõõtmete, materjalide ja tootmisvalmiduse kohta. Kas olete valmis liikuma nõuetelt usaldusväärse tarneplaani poole? Võtke meiega ühendustet arutada oma taotlust ja saada teie süsteemile kohandatud lahendus.
