Kuidas lamedad ovaalsed torud parandavad soojusvaheti jõudlust kitsastes kohtades?

Abstraktne: Lamedad ovaalsed torudkasutatakse laialdaselt ribitorudega soojusvahetites, kuna need aitavad tasakaalustada kahte asja, millega kliendid pidevalt võitlevad: tugev soojusülekanne ja madal õhutakistus. Selles artiklis kirjeldatakse, mis on lamedad ovaalsed torud, kus nad säravad, ostjate levinumad valupunktid (rõhulangus, müra, mahupiirangud, korrosioon, ebaühtlased mõõtmed, ühendamisprobleemid) ja praktiline kontrollnimekiri, mis aitab teil projekti jaoks õige toru määrata. Siit leiate ka võrdlustabeli, valikunõuandeid ja KKK-d, et saaksite "pole kindel, mida küsida" asemel "kindla ostuotsuseni".

Sisukord

• Kontuur
• Mis on lamedad ovaalsed torud?
• Kliendi valupunktid ja kuidas aitavad lamedad ovaalsed torud
• Kus tavaliselt kasutatakse lamedaid ovaalseid torusid
• Lamedate ovaalsete torude ja ümmarguste torude võrdlustabel
• Praktiline valikujuhend
• Kvaliteedi kontrollnimekiri enne tellimuse esitamist
• Disaini märkused, mis takistavad kulukat ümbertöötamist
• KKK
• Järgmised sammud

Kontuur

1. Määrake, mis on lamedad ovaalsed torud ja miks nende kuju on oluline.
2. Ühendage kujund reaalsete probleemidega: õhuvoolu takistus, müra, jalajälg, ribide kontakt ja kasutuskulud.
3. Näidake tüüpilisi rakendusi ja otsustuskriteeriume.
4. Võrrelge lamedaid ovaalseid torusid ümmarguste torudega ostjasõbralikus tabelis.
5. Esitage valiku kontrollnimekiri: materjalid, mõõtmed, tolerantsid, ühendusmeetod, korrosioonistrateegia ja kontroll.
6. Lõpetage toimivad järgmised sammud ja lihtne viis tarnijaga ühenduse võtmiseks.

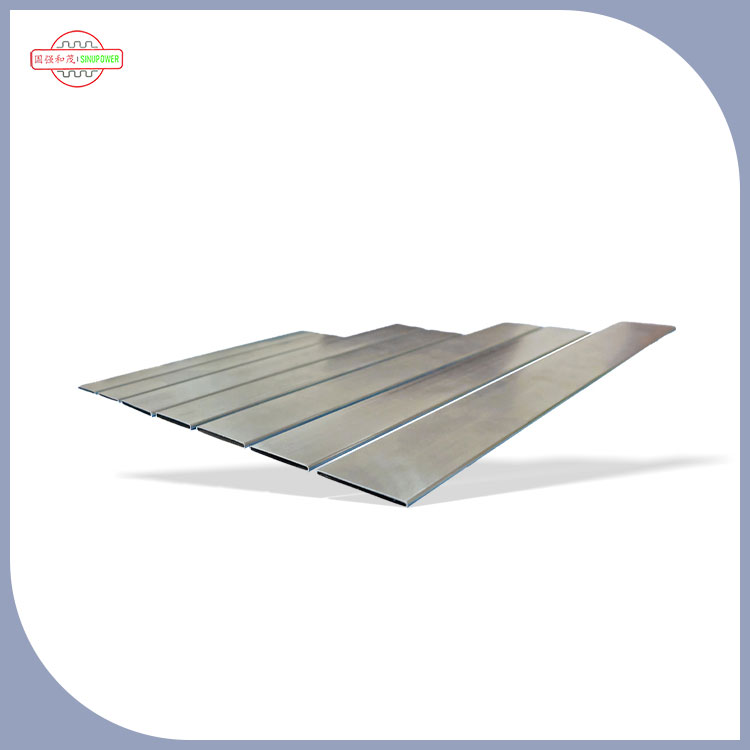

Mis on lamedad ovaalsed torud?

Lamedad ovaalsed torudon ovaalse ristlõikega soojusülekandetorud, mis on tavapärasest ümartorust “lamedama” profiiliga. Uimeliste torudega soojusvahetites on toru teie töövedeliku (vesi, külmutusagens, glükool, õli jne) kiirtee, samas kui ribid aitavad vahetada soojust õhuga. Toru kuju mõjutab seda, kuidas õhk spiraali ümber liigub, uimed kinnituvad ja kui palju soojust saate pindalaühiku kohta liigutada.

Mõelge lamedatele ovaalsetele torudele kui praktilisele geomeetria uuendusele: need võivad vähendada õhupoolset takistust, säilitades samal ajal tugeva soojusvahetuse. See kombinatsioon tähendab sageli väiksemaid mähiseid, vaiksemaid ventilaatoreid, väiksemat energiatarbimist või suuremat töövaru, kui seade määrdub.

Paljud ostjad kaaluvad esmalt lamedaid ovaalseid torusid, kui nad saavutavad ühe järgmistest piirangutest:piiratud paigaldusruum, ranged energiaeesmärgid, müra piirid, võirõhulangusega laed. Kui see kõlab tuttavalt, jätkake lugemist – see kujund võib olla väga otsene lahendus, kui see on õigesti määratud.

Kliendi valupunktid ja kuidas aitavad lamedad ovaalsed torud

Soojusülekandetorude ostmine ei seisne ainult "toru suuruses". Enamik projekte ebaõnnestub või hilineb varjatud piirangute tõttu: õhupoolne rõhulangus, ribide sobivus, korrosioon, ühendamise ühilduvus ja mõõtmete järjepidevus partiide kaupa. Siit saate teada, kuidas lamedad ovaalsed torud aitavad lahendada kõige levinumaid valupunkte.

• Valupunkt 1: suur õhupoolne rõhulangus ja ventilaatori energia tõus
  Paljudes mähiste konstruktsioonides domineerib töökuludes õhupoolne takistus. Lamedad ovaalsed torud võivad takistada õhuvoolu madalamal, aidates vähendada rõhulangust. See võib tähendada väiksemaid ventilaatoreid, madalamat ventilaatori kiirust või stabiilsemat jõudlust, kui tolm koguneb.
• Valupunkt 2: "Me vajame rohkem võimsust, kuid jalajälg ei saa kasvada"
  Kui te ei saa pooli sügavust ega esiosa suurendada, alustate geomeetria optimeerimist. Lamedad ovaalsed torud võivad toetada kompaktseid mähise paigutusi, aidates disaineritel sageli samast ruumist rohkem jõudlust välja pigistada, parandades õhu liikumist läbi uimepaketi.
• Valupunkt 3: mürapiirangud (äriline HVAC, transport ja eluruumide mugavus)
  Kui saate vähendada õhupoolset takistust, vähendate sageli ventilaatori võimsust, mis on vajalik sama voolukiiruse saavutamiseks – see on üks kõige usaldusväärsemaid teed madalama müra saavutamiseks, sest saate ventilaatorit aeglasemalt töötada, ilma et see võimsust ohverdaks.
• Valupunkt 4: Ebaühtlane ribi-toru kontakt ja ebaühtlane soojusülekanne
  Ribadega mähised sõltuvad heast mehaanilisest kontaktist ribide ja torude vahel. Halb mõõtmete konsistents põhjustab lõtvunud uimed, suuremat soojustakistust, ja jõudluse hajumine. Lamedad ovaalsed torud on sageli ühendatud uimedega, mis soodustavad stabiilset kontaktpinda – kui tolerantsid on kontrollitud.
• Valupunkt 5: korrosioon, lekked või enneaegsed rikked karmides keskkondades
  Toru materjal, pinna seisund ja katte strateegia on sama olulised kui kuju. Lamedad ovaalsed torud on saadaval mitmes materjalivalikus, mis võimaldab sihtida spetsiifilisi korrosiooniriske (niiskus, soolapihustid, puhastuskemikaalid, tööstuslikud heitgaasid).
• Valupunkt 6: ühendamisprobleemid (jootmine, keevitamine, paisumine ja päised)
  Otsa vormimine, õmbluse kvaliteet ja mõõtmete korratavus mõjutavad otseselt torude päistega ühendamist ja seda, kui usaldusväärselt vuugid testid läbivad. Parimad tulemused annavad liitmismeetodi varajase täpsustamise, seejärel toru materjali ja tolerantside vastavusse viimise selle meetodiga.

Kui teil on kunagi olnud mähis, mis nägi paberil suurepärane välja, kuid ei suutnud põllul toimida, on põhjuseks tavaliselt üks ülaltoodud üksustest ei olnud toru spetsifikatsioonis piisavalt täpselt määratletud.

Kus tavaliselt kasutatakse lamedaid ovaalseid torusid

Lamedad ovaalsed torud ilmuvad paljudes tööstusharudes, kuna eelised (õhuvoolu tõhusus, kompaktsus ja stabiilne ribide integreerimine) kohaldatakse paljude õhk-vedelik soojusvahetite puhul.

• HVAC mähisedärihoonetele ja energiateadlikele ümberehitustele
• Auto- ja transpordisoojusvahetidkus õhuvool, müra ja pakend on tihedalt piiratud
• Külmutussüsteemid(kondensaatorid ja aurustid), mille eesmärk on parem jõudlus ruutmeetri kohta
• Tööstuslik jahutuskus pidev töö muudab ventilaatori võimsuse suureks eluea kuluks
• Puhas ruum ja tundlik keskkondkus madalam müra ja prognoositav jõudlus on olulised

Praktikas sõltub "õige" valik teie prioriteetidest: minimaalne rõhulangus, maksimaalne võimsus, korrosioonikindlus või valmistamise lihtsus. Hea tarnija aitab teil toru geomeetriat nende prioriteetidega vastavusse viia, selle asemel, et suruda kõigile sobivat valikut.

Lamedate ovaalsete torude ja ümmarguste torude võrdlustabel

Praktiline valikujuhend

Kiireim viis viivituste vältimiseks on määrata lamedad ovaalsed torud nagu insener ja osta need nagu projektijuht: määratlege, mis on oluline, lukustage tolerantsid ja joondage toru oma ühendamis- ja testimismeetodiga.

• 1) Kinnitage oma töötingimused
  Määrake töövedelik, rõhuvahemik, töötemperatuur ja puhastus/hooldus. See kitsendab materjali ja seina paksuse valikuid.
• 2) Vali materjal lähtuvalt keskkonnast, mitte harjumusest
  Söövitava või rannikukeskkonna korral ei ole korrosioonistrateegia valikuline. Mõelge, kas vajate roostevaba, kaetud terast või muid lahendusi olenevalt teie süsteemist ja vastavusnõuetest.
• 3) Määratlege uime sobivust mõjutavad mõõtmed
  Lamedad ovaalsed torud nõuavad suuremate/väiksemate mõõtmete, nurgaraadiuste (vajaduse korral) ja lubatud ovaalsuse/tasasuse vahemike selgeid määratlusi. Kui uimed torgatakse või tembeldatakse, et need sobiksid toruga, on tolerantsi virnastamine väga oluline.
• 4) Otsustage oma liitumisviis varakult
  Olenemata sellest, kas te laiendate, jootte, keevitate või ühendate päistega mehaaniliselt, muutuvad teie toru otsa seisund ja pinnanõuded. Hilises staadiumis liitumismuudatused on mähise ümbertöötamise tavaline põhjus.
• 5) Planeerige valmistatavus ja teostusaeg
  Kui vajate kohandatud pikkusi, otste vormimist, spetsiaalseid katteid või mittestandardseid tolerantse, lisage see oma ajakavasse. Enne masstootmist soovite ka tootmiseelseid proove.

Siin võib kogenud tootja säästa nädalaid. NäiteksSinupower Heat Transfer Tubes Changshu Ltd.keskendub soojusülekande torudele, mida kasutatakse spiraalide ja soojusvahetite rakendustes, ja projektid liiguvad tavaliselt kiiremini, kui jagate eelnevalt oma mähise joonist, ribi spetsifikatsiooni ja ühendamismeetodit.

Kvaliteedi kontrollnimekiri enne tellimuse esitamist

Lamedad ovaalsed torud võivad anda suurepäraseid tulemusi, kuid ainult siis, kui toode on ühtlane. Siin on ostjasõbralik kontroll-loend, mille saate oma pakkumisesse kopeerida.

1. Mõõtmete konsistents:peamised/väikesed mõõtmed, sirgus ja pikkuse tolerants on joondatud teie uimede tööriistade ja päistega.
2. Pinna seisukord:puhas, kontrollitud pinnaviimistlus, mis sobib teie liitmismeetodiga (eriti kõvajoodisjootmise või keevitamise korral).
3. Seina paksuse reguleerimine:piisav survenõuete ja vormimisprotsesside jaoks ilma tarbetuid kaalu/kulusid tekitamata.
4. Õmbluse terviklikkus (vajadusel):stabiilne keevisõmbluse/õmbluse kvaliteet teie riskitasemele vastava testiplaaniga.
5. Lekketestimise meetod:enne tootmise alustamist määratlege rõhukatse meetod ja aktsepteerimiskriteeriumid.
6. Jälgitavus:partii ID, materjali sertifitseerimise ootused ja kontrollikirjed, mis vastavad teie sisemistele kvaliteedikontrolli nõuetele.
7. Pakend ja kaitse:vältige transpordimõlke ja kriimustusi, mis võivad uimede sisestamise rikkuda ja tagasilükkamist põhjustada.

Kui teid on põletanud "näeb hea välja kuni kokkupanemiseni", on mõõtmete kontroll ja pakendikaitse tavaliselt kaks suurimat uuendust, mida võite nõuda.

Disaini märkused, mis takistavad kulukat ümbertöötamist

Need on praktilised üksikasjad, mis jäävad sageli enne esimest tootmist kahe silma vahele:

• Uimekrae disain on oluline
  Isegi väikesed muutused toru geomeetrias võivad muuta ribi sisestamise jõudu, kontakttakistust ja praagi määra. Joondage ribi tööriistad toru tolerantsiribaga.
• Ärge tehke ala- ega ülemääraseid tolerantse
  Liiga kitsad tolerantsid suurendavad kulusid ja tarneaega; liiga lahtised tolerantsid põhjustavad montaaži rikkeid. Sihttolerantsid, mis vastavad teie pooli töötlemise võimekusele.
• Arvestage katte paksust (kui seda kasutatakse)
  Kaitsekatted võivad muuta sobivust ja liitumiskäitumist. Kui katmine on osa teie korrosiooniplaanist, lisage see mõõtmete ja protsessi eeldustesse.
• Prototüüp teie tegeliku protsessiga
  Lühike piloottöö, kasutades teie tegelikku ribi sisestamist, päise ühendamist ja rõhu testimist, paljastab probleemid kiiremini kui mis tahes arvutustabeli mudel.

KKK

K1: Kas lamedad ovaalsed torud on alati paremad kui ümmargused torud?
V: Mitte alati. Lamedad ovaalsed torud säravad, kui õhutakistus, müra või pakend on teie piirav tegur. Ümmargused torud võivad olla suurepärane valik kõrgelt standardiseeritud disainilahenduste jaoks, kus lihtsus ja lai tööriistade ühilduvus on esmatähtis.

Q2: Mis on suurim viga, mida ostjad lamedate ovaalsete torude tellimisel teevad?
V: Jättes välja peamised tolerantsi üksikasjad. Kui pakkumine ei määratle selgelt mõõtmete järjepidevust (sealhulgas tasasuse/ovaalsuse ootusi), on teil oht ribide sobivuse, muutuva mähise jõudluse ja suure kokkupanemise ajal tekkinud praaki.

Q3: Kas lamedad ovaalsed torud vähendavad tegevuskulusid?
V: Nad saavad. Kui konstruktsioon vähendab õhupoolse rõhu langust, võite saavutada sama võimsuse madalama ventilaatori võimsuse või madalama ventilaatori kiirusega, mis sageli tähendab energiasäästu ja müra vähendamist.

Q4: Millist teavet peaksin tarnijale kiire hinnapakkumise saamiseks saatma?
V: Jagage oma toru mõõtmeid, materjali eelistusi, vajalikke pikkusi, eeldatavat aastamahtu, ühendusmeetodit (päiste külge), rõhu/temperatuuri vahemikku ja kõiki korrosiooni- või katmisnõudeid. Lihtne pooli joonistamine ja uimede spetsifikatsioon võivad asja oluliselt kiirendada.

K5: Kuidas kontrollida kvaliteeti ilma hankeid aeglustamata?
V: Küsige tootmiseelset näidiste komplekti, taotlege mõõtmete kontrollimise protokolle, määrake oma lekketesti meetod ja aktsepteerimiskriteeriumid ning leppige kokku pakendi kaitses. See hoiab QC keskendunud ja hoiab ära üllatused kokkupaneku ajal.

Järgmised sammud

Lamedad ovaalsed torud ei ole lihtsalt "erineva kujuga" - need on praktiline hoob õhuvoolu tõhususe, kompaktsuse ja jõudluse stabiilsuse parandamiseks kui teie soojusvaheti disain on saavutamas reaalseid piire. Võti on käsitleda toru süsteemi osana: uimed, päised, ühendamismeetod ja keskkond tuleb kõike koos kaaluda.

Kui hindate lamedaid ovaalseid torusid eelseisva spiraali või soojusvaheti projekti jaoks, jagage oma joonistus- ja töötingimusi varakult, et tarnija saaks soovitada kõige sobivamat toru spetsifikatsiooni ja kontrolliplaani. Tootetoe ja tootmisvõimaluste üksikasjade saamiseksvõtke meiega ühendustjuuresSinupower Heat Transfer Tubes Changshu Ltd.ja muudame teie piirangud usaldusväärseks, tootmisvalmis lahenduseks.
